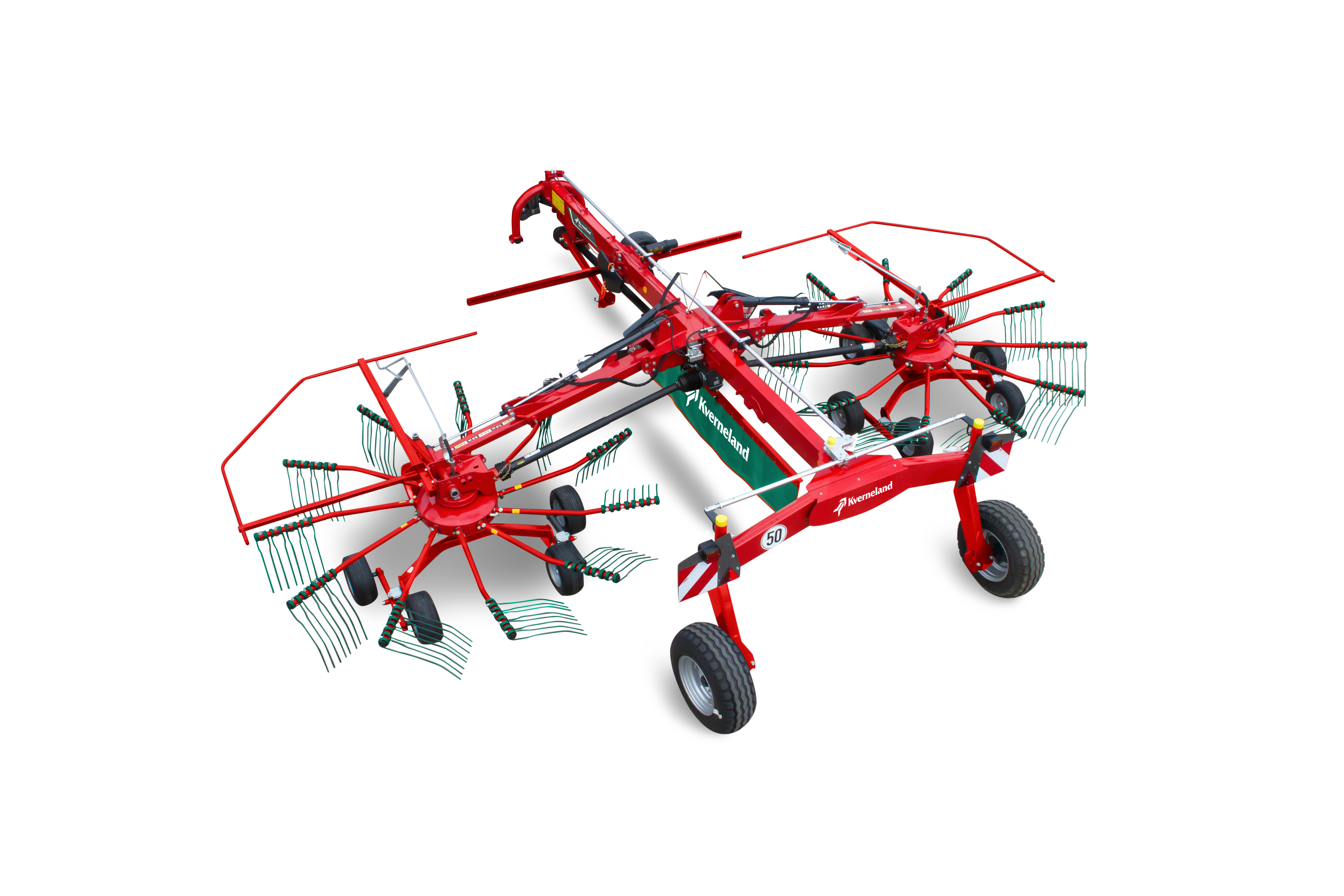

Kverneland 9472 C (HYDRO)
TerraLink Quattro pour des suivis de terrain parfaits
Andaineurs CompactLine double rotors avec une largeur de travail de 7,2 m
Principaux avantages
Andaineur compact à deux rotors avec tête d’attelage pivotante Châssis TerraLink pour un suivi parfait des contours du sol Boîtier d'entraînement à bain d'huile facile à entretenir Position de transport compacteDescription

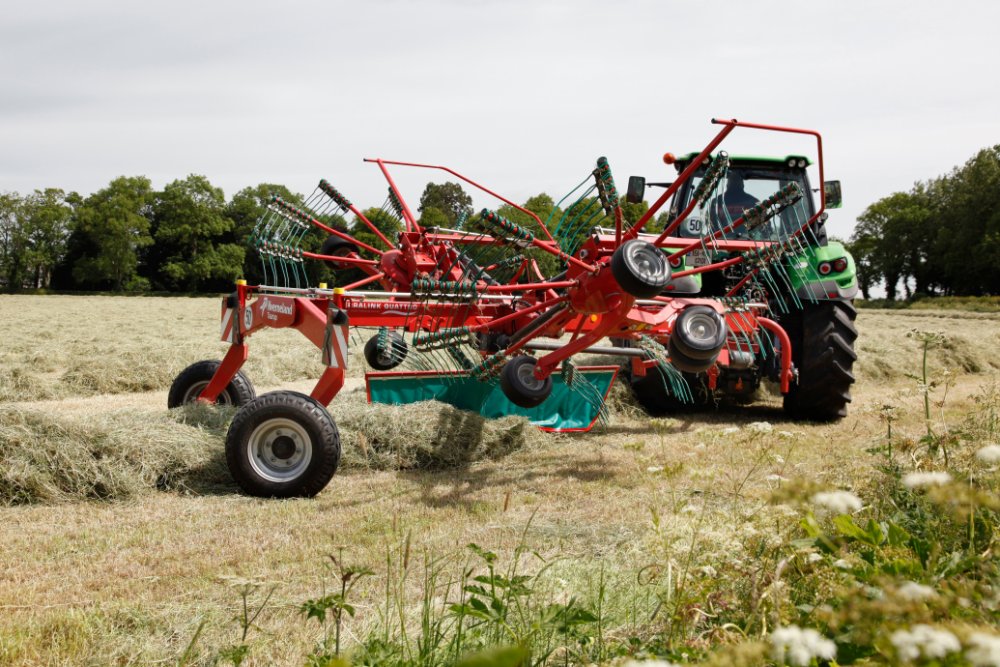

Les andaineurs double rotor 9472 C CompactLine, d'une largeur de travail de 7,2 m, portés par un châssis solide et stable, ont une longue durée de vie. Les caractéristiques comprennent un essieu autodirectionnel, le système TerraLink Quattro et une largeur de travail réglable hydrauliquement de série. L'andaineur Kverneland 9472 C Hydro est équipé d'essieu à commande hydraulique sur le châssis principal pour lever et abaisser la machine pendant le transport et le travail. Cette caractéristique réduit considérablement la hauteur de transport de 40 cm, permettant une hauteur de transport aussi basse que 3,45 m.
Principaux avantages
- L'essieu autodirectionnel et la géométrie de la tête d'attelage permettent des virages serrés à 80°
- Système de suivi des contours du sol TerraLink Quattro avec adaptation en 3 dimensions
- La hauteur du châssis porteur offre une excellente garde au sol en bout de champ
- Boîtier d'entraînement à bain d'huile facile à entretenir
Caractéristiques

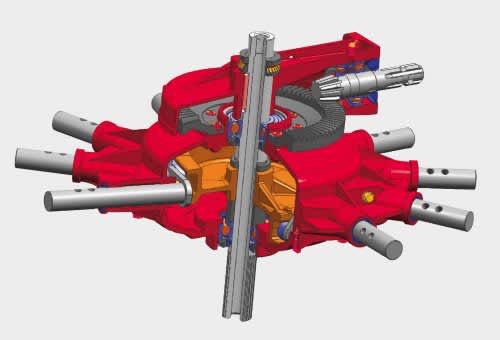

- Les andaineurs de la gamme Kverneland sont équipés de cames, de roulements et de supports de dents à bain d’huile, afin de minimiser le temps de maintenance.

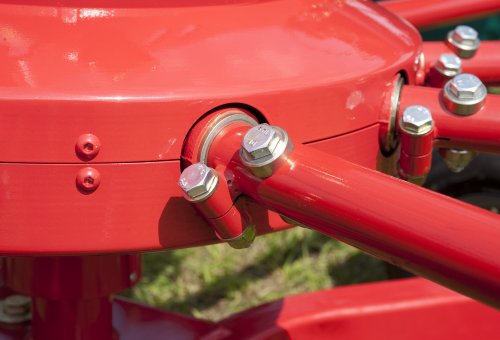

- L’immersion des bras et des supports solides dans un bain d’huile assure leur longévité et leur facilité d’entretien.
- Les porte-bras à forte élasticité et les deux roulements montés de chaque côté de l’arbre de transmission offrent puissance et fiabilité à cette unité compacte.
- Les chemins de cames développés par Kverneland sont spécialement conçus individuellement, pour un andainage optimal à n’importe quelle largeur de travail et sur n’importe quel modèle.

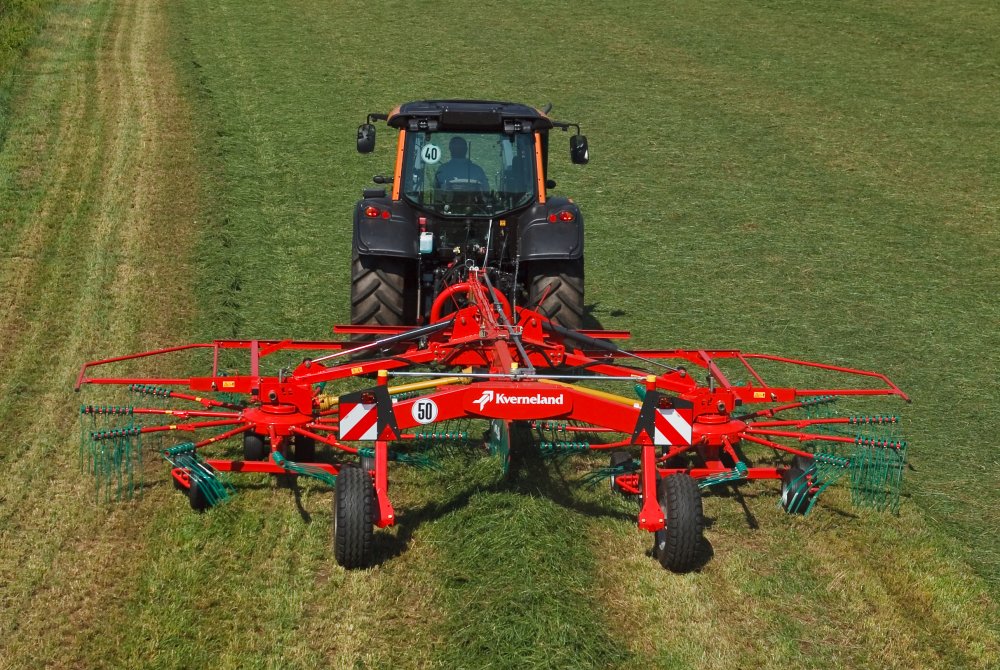

- Les roues arrière sont équipées d'un système auto directionnel permettant de négocier des virages extrêmement serrés durant le travail et des passages étroits durant le transport.
- L’essieu arrière est connecté à la tête d’attelage via une barre de direction permettant un contrôle permanent de l’andaineur même dans les terrains les plus dénivelés.
- Une tête d'attelage unique pouvant pivoter à 80° de chaque côté pour des angles de braquage très réduit.
- Les andaineurs Kverneland sont conçus pour réaliser des andains parfaitement formés et propres quelles que soient les conditions d’utilisations.
- Le suivi des contours du terrain est important afin d’éviter une pollution dans les andains et surtout sur sol irrégulier.

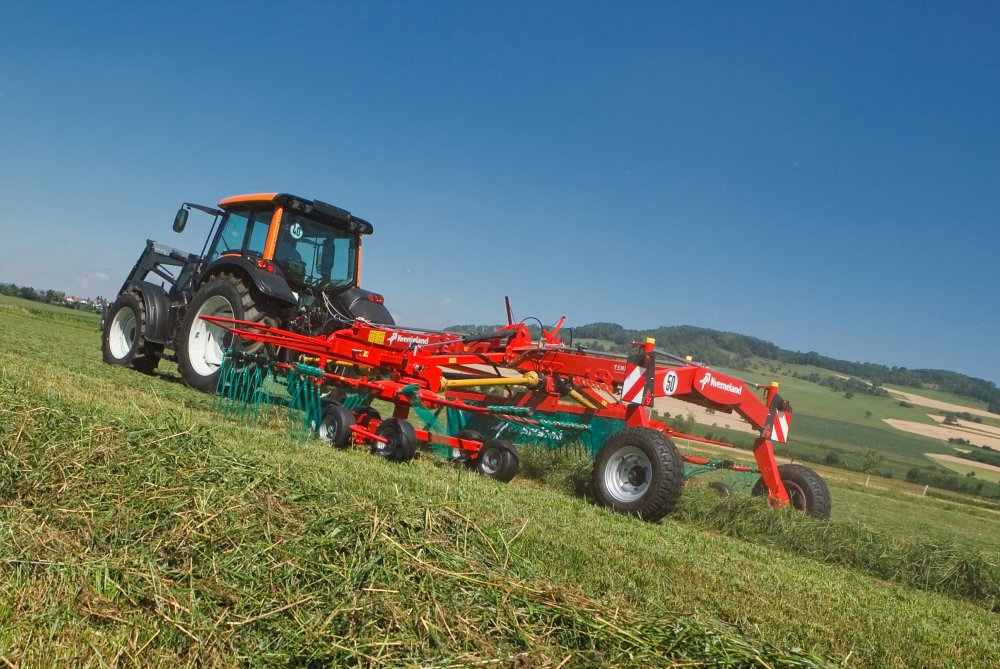

- Le Terralink Quattro contrôle les rotors en 3 dimensions, avec une combinaison unique entre un essieu à quatre roues et une suspension spéciale sur chaque rotor qui vous assure une qualité de ramassage exceptionnelle même à grande vitesse.
- Pas de maintenance - pas de pivot ou cardan à entretenir.
- Une suspension des rotors.
- La pression constante sur les roues avant évite au rotor de se relever et rebondir même à grande vitesse.

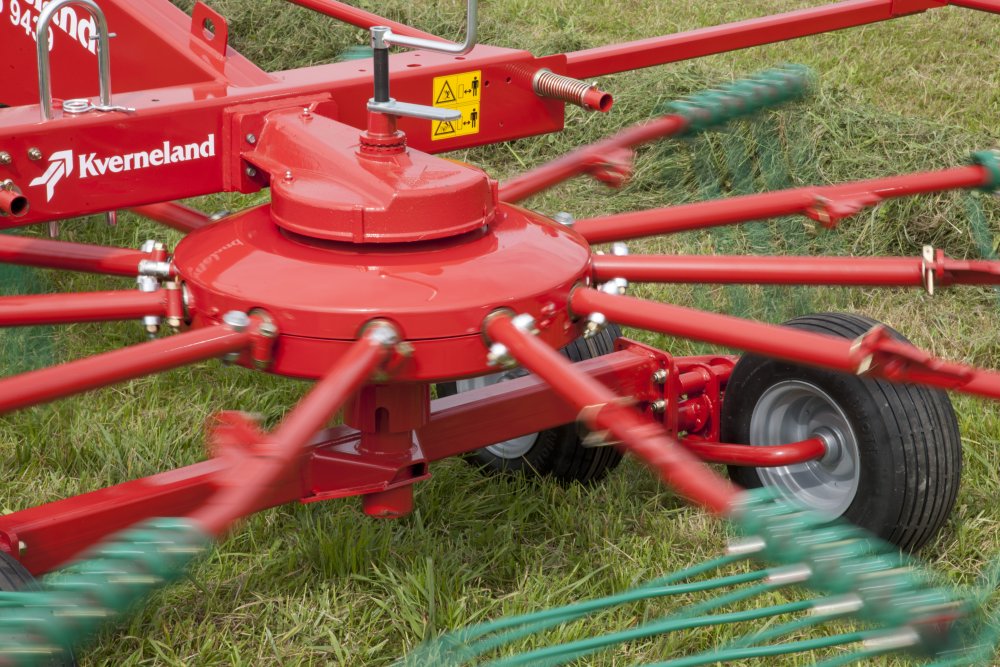

- Quatre roues montées sous le châssis pour un ramassage précis même à des vitesses d’avancement élevées. Les roues sont placées au plus près des dents.

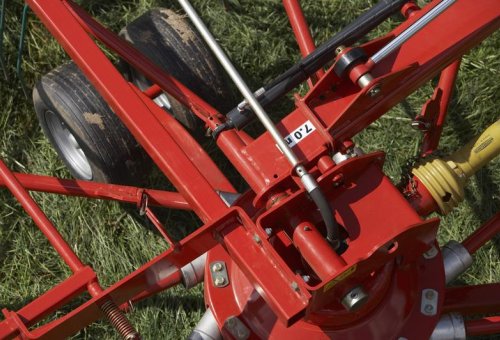

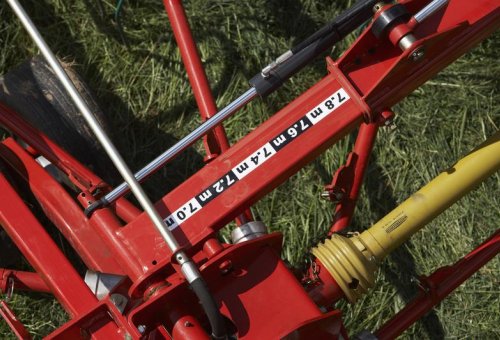

- La largeur de travail peut être réglée hydrauliquement depuis la cabine du tracteur.
- Le réglage en continu de la largeur de travail permet d’adapter facilement et rapidement la largeur de l’andain aux besoins de la machine qui suivra.
Modèles |
Largeur de travail (m) |
Largeur d'andains (m) |
9472 C |
6.20 - 7.20 |
1.20 - 2.20 |
9476 C |
7.00 - 7.80 |
1.20 - 2.20 |
9580 C |
7.00 - 8.00 |
1.20 - 2.20 |
9584 C |
7.60 - 8.40 |
1.30 - 2.10 |
9590 C Hydro |
8.00 - 9.00 |
1.20 - 2.20 |
95110 C |
9.30 - 11.00 |
1.40 - 3.10 |
Caractéristiques techniques
Caractéristiques techniques
Télécharger la documentation
Vous pouvez sélectionner jusqu'à 5 modèles. Les modèles supplémentaires sont désactivés. Veuillez ajuster votre sélection si vous souhaitez choisir d'autres modèles
Vous pouvez sélectionner jusqu'à 5 modèles. Veuillez ajuster votre sélection si vous souhaitez choisir d'autres modèles.
Au moins un modèle doit être sélectionné. Veuillez ajuster votre sélection si vous souhaitez choisir d'autres modèles.
| Caractéristiques | 9472 C | 9472 C Hydro | |
|---|---|---|---|
| Gamme | Compacte | Compacte | |
| Largeur de travail DIN (m) | 6,30 à 7,20 | 6,30 à 7,20 | |
| Largeur d’andain (m) | 1,00 à 1,90 | 1,00 à 1,90 | |
| Hauteur au transport, bras montés(m) | 3,77 | 3,37 | |
| Hauteur au transport, bras démontés(m) | Fixe | Fixe | |
| Poids (kg) | 1600 | 1600 | |
| Section poutre centrale (mm) | 150 x 200 | 150 x 200 | |
| Diamètre du rotor (m) | 3,05 | 3,05 | |
| Puissance Pdf requise (kW/CV) | 45/60 | 45/60 | |
| Largeur de transport (m) | 2,82 | 2,82 | |
| Nombre de bras | 2 x 11 | 2 x 11 | |
| Nombre de dents | 2 x 44 | 2 x 44 | |
| Hauteur de travail réglable | Manivelle | Manivelle | |
| Essieu | Terralink Quattro 4 roues | Terralink Quattro 4 roues | |
| Pneumatiques sur essieu rotor (qté/rotor) | 4 x 16 x 6,50-8 | 4 x 16 x 6,50-8 | |
| Roues directrices | 10.0/75 - 15 | 10.0/75 - 15 | |
| Régime prise de force (tr/mn) | 540 | 540 | |
| Grand angle | Standard | Standard | |
| Transmission à limiteur de couple | Standard | Standard | |
| Sécurité anti-perte | Option | Option | |
| Attelage 2 points cat. II - Tête pivotante | Standard | Standard | |
| Réglage centralisé de la levée des bras | Non disponible | Non disponible | |
| Commande indépendante des rotors | Standard | Standard | |
| Commande electrohydraulique | Standard (à commander) | Standard | |
| Signalisation + éclairage | Standard | Standard | |
| Equipement hydraulique tracteur | 1 S.E. + 1 D.E. | 1 S.E. + 1 D.E. | |
| Homologation | Oui | Oui | |
Erreur - veuillez actualiser la page
Caractéristiques techniques
Caractéristiques techniques
Télécharger la documentationModèles |
9474 C |
9472 C (Hydro) |
9476 C |
Largeur de travail (m) |
6.35 |
6.20 - 7.20 |
7.00 - 7.80 |
Nb de bras |
2x10 |
2x11 |
2x11 |
Poids (kg) |
1510 |
1620 |
1640 |
