ts-drill
Le semoir à dents Kverneland – l’alternative pour un débit de chantier important avec un faible coût d’implantation
Le ts-drill Kverneland est un semoir à dents capable de travailler en itinéraire simplifié comme en reprise de labour. La polyvalence de ce semoir repose sur la forme de sa dent avec son soc droit qui lui permet de semer en conditions sèches comme humides
Principaux avantages
S’adapte à différents systèmes d’implantation de culture Prêt pour des conditions extrêmes Excellent suivi des contours du sol Excellente visibilité et simple d'utilisation Centre de gravité proche pour économiser du carburantDescription
Le ts-drill Kverneland est capable d’affiner le lit de semences et déposer la graine avec précision grâce sa technologie de semis à dent. Les dents sont positionnées en décalé sur 5 rangées pour uniformiser le travail et la traction sur toute la largeur du semoir. Il bénéficie d’une trémie grande capacité de 1700 litres (1350 litres avec une réhausse additionnelle de 350 litres). Cette dernière est positionnée à l’avant du semoir au plus près du tracteur. Le ts-drill nécessite une faible puissance de traction malgré sa largeur de travail pouvant atteindre jusqu’à 6 m. Avec son débit de chantier important, il possède un coût d’implantation à l’hectare minimal. Les roues porteuses sont positionnées au centre du châssis pour assurer un suivi de terrain optimal. Les deux extensions sont équipées d’une roue de jauge latérale pour obtenir une profondeur de travail homogène sur toute la largeur du semoir.
Principaux avantages
- Polyvalence : capable de travailler en simplifié ou en reprise de labour avec un débit de chantier important
- Capable de travailler en conditions sèches comme humides
- La vibration de la dent au travail grâce à sa sécurité 2D permet de modeler le sillon et conserver une profondeur de semis régulière
- Puissance de traction minimale avec une largeur jusqu’à 6 m
- Doseur ELDOS à entraînement électrique breveté 100 % compatible ISOBUS
- Coût d’implantation à l’hectare parmi les plus faibles du marché
- Mise en œuvre et réglage du semoir simple, intuitif et rapide
Caractéristiques
- La disposition intelligente des dents de semis en cinq rangées permet au ts-drill de placer les graines avec précision dans le sol, même dans des conditions difficiles, humide ou avec une grande quantité de résidus de récolte. Le ts-drill peut être commandé avec un espacement de dents de 12.5 ou 15 cm.
- Les dents de semis du ts-drill sont en acier de grande qualité avec une sécurité non-stop à lames de ressorts. Ce qui permet d’assurer la libre circulation des résidus de récolte à travers le semoir les dents sont disposées de façon décalées sur cinq rangées.
- La conception spéciale des dents permet de réduire la puissance nécessaire, et d'assurer une profondeur de semis uniforme. Aussi dans des sols extrêmement humides et collants le ts-drill assure un résultat parfait.
- Dents en face de la roue squelette, ceci permet un fonctionnement stable dans toutes les conditions.
- Devant chaque roues une dent semeuse est placée pour niveler le sol ceci permet aux roues de passer sur un terrain nivelé ce qui assure une précision de placement. Il est même possible de semer dans le sens transversal de la culture précédente.
Equipé de roues de grande dimension présentant un avantage sur la portance, le ts-drill témoigne d’une très bonne stabilité en évitant les à-coups. La faible pression de seulement 1 bar dans les pneumatiques permet d’éviter la compaction du sol sur le passage des roues. La stabilité élevée du ts-drill en toutes conditions garantit un contrôle de profondeur de semis régulier et donc une levée homogène des cultures.
Le réglage de la profondeur de semis se fait sans effort et sans outil grâce à 4 manivelles munies d'indicateurs gradués permettant de régler avec précision les butées hautes des roues.

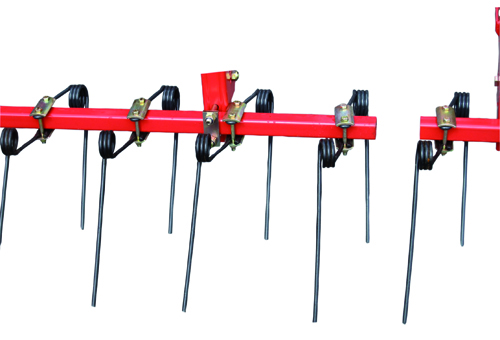

- Le recouvrement efficace des semences après le semis est assuré par une herse à 2 rangées de dents droites en équipement standard.
- La conception spéciale des dents permet à de grandes quantités de résidus végétaux humides de passer à travers la herse sans blocage.
- La pression et l'angle d'attaque des peignes sont réglables.
- En option, le ts-drill peut être équipé d'une herse à dents en V Ø10mm suivi de roues plombeuses. Elle permet de recouvrir le sillon puis de plomber l'ensemble pour favoriser le contact terre-graine et accélérer la germination. Le profil fuyant des peignes en V permet l'utilisation en présence de résidus culturaux.
- Le doseur ELDOS est électrique et compatible ISOBUS en standard.
- La fonctionnalité GEOCONTROL permet la coupure de doseurs par GPS en fourrières, ce qui permet des économies de semences en évitant les recouvrements inutiles
- 5 rotors sont livrés en standard.
- Le changement des rotors est simple et rapide et ne nécessite aucun outil.
- La dose de semis peut aller de 1 à 400 kg / ha
- Les deux doseurs décentralisés sont très facilement accessibles et l’opérateur peut y accéder debout les deux pieds au sol.
Etalonnage:
- Test d’étalonnage très simple.
- Un bouton de mise en route du doseur situé sur celui-ci permet à l’utilisateur d’effectuer le l’étalonnage en un temps record.
- Aucun réglage de boîte de vitesses. L’utilisateur rentre les informations dans le terminal, et appuie sur Start.
- L’étalonnage est fait automatiquement.
- Un capteur de reconnaissance du numéro de rotor évite toute erreur d’utilisation.
La solution la plus ergonomique et la plus sécuritaire du marché pour l'essai de débit et la vidange de la trémie.
Etalonnage
- L'étalonnage est très simple grâce aux menus sur l'écran.
- L'utilisateur à simplement besoin d'entrer la valeur désirée dans le terminal, sans aucuns autres réglages, appuyez juste sur le bouton.
- Un bouton permet de lancer la séquence directement sur le doseur, l'étalonnage est fait automatiquement.
- Un volet de calibration est intégré afin d'empêcher les graines de tomber dans le tuyau.
Une large gamme de terminaux pour un contrôle optimal du ts-drill
Focus 3
Focus 3 est un nouveau terminal qui utilise le système e-bas pour contrôler toutes les fonctions électroniques de base de la machine comme le niveau de la trémie, les différents tramlines, les informations de vitesse, de surface, de rotation de la soufflerie et du nouveau doseur ELDOS. Le boitier FOCUS n'est pas ISOBUS et ne nécessite donc pas de signal GPS.

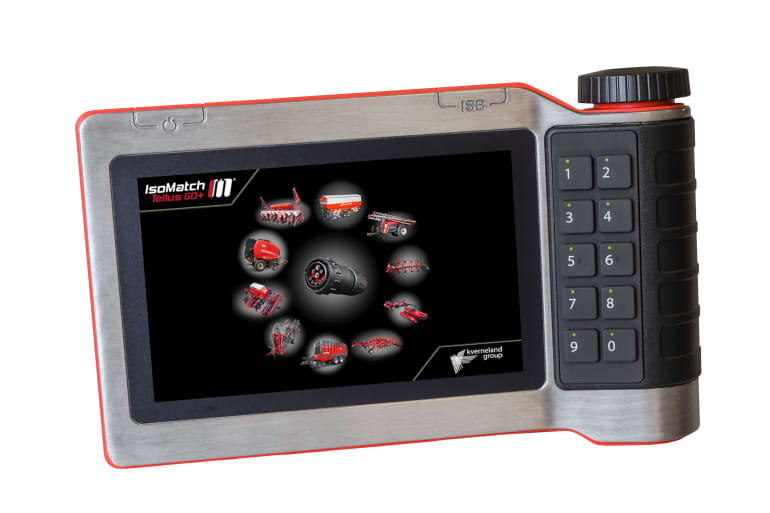

IsoMatch Tellus GO+
L’IsoMatch Tellus GO+ est un terminal universel ISOBUS. Cet écran multifonctions a été développé pour une prise en main rapide et précise de vos outils ISOBUS. Disponibles en option, les applications coupure de sections, modulation de dose et guidage manuel vous permettront d’entrer dans l’agriculture de précision.
IsoMatch Tellus PRO
- 2 interfaces dans un terminal
- Ergonomique et multifonctionnel
- Bouton d'arrêt d'urgence IsoMatch Stop
Avec ce nouveau terminal, travaillez comme un PRO. La portée maximale de travail de l'IsoMatch GEOCONTROL est augmentée de 2 km à 10 km maximum du point de départ. Ainsi, même les champs de grande taille sont traités de manière professionnelle. Le nouvel écran haute luminosité augmente le confort de l'opérateur. La visibilité est augmentée pendant la journée et est réduite à un simple affichage lumineux dans l'obscurité.
Agriculture de précision

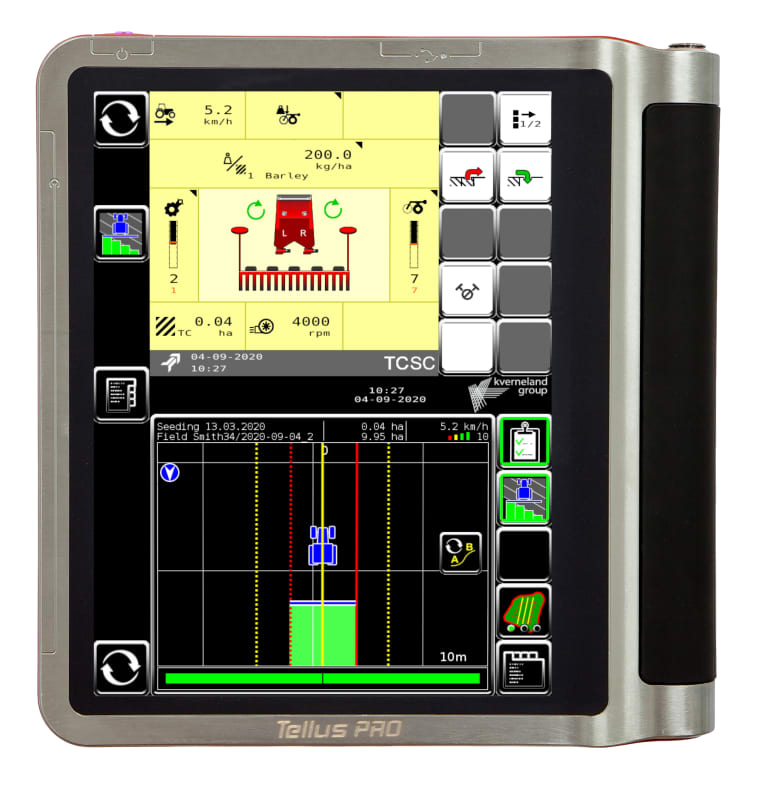

IsoMatch Tellus PRO
Lorsque l'on souhaite investir dans un équipement, il n'est pas toujours facile de trouver la solution optimale parmi les offres du marché actuel. Notre monde évolue rapidement, les tracteurs et les machines étant de plus en plus équipés de solutions et d’applications à la pointe de la technologie, nous en comprenons la complexité et nous nous engageons à vous fournir des solutions agricoles simples, intuitives et perfectionnées. C'est pourquoi nous avons créé les terminaux universels ISOBUS IsoMatch Tellus PRO et IsoMatch Tellus GO+, qui sont conçus pour faciliter l'utilisation des machines et l'usage de l'agriculture de précision.
L'IsoMatch Tellus PRO est la solution optimale d'agriculture de précision pour une gestion tout-en-un depuis la cabine de votre tracteur.
L'IsoMatch Tellus PRO permet de connecter toutes les machines ISOBUS et d'utiliser les applications d'agriculture de précision. Il offre tout ce dont un agriculteur a besoin pour tirer le meilleur de ses machines et de ses cultures. L'utilisateur peut réaliser des économies d'engrais, de produits chimiques et de semences grâce à la coupure de sections et la modulation de dose. Sa fonctionnalité unique de double écran permet de gérer plusieurs applications ISOBUS, sans que l’opérateur n’ait besoin de changer d’écran
Travaillez facilement. Gardez le contrôle.

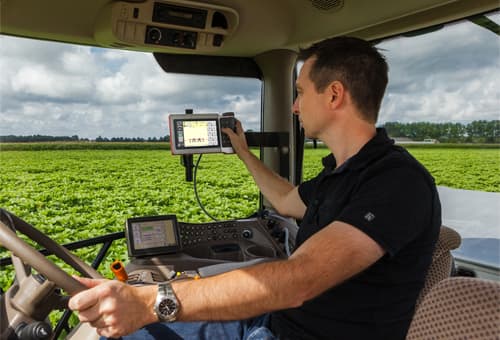

L’IsoMatch Tellus GO+ est spécialement conçu pour contrôler la machine de manière simple et intuitive. L'agriculteur a le contrôle total de l’outil. Régler facilement le matériel à l'aide des touches « fonctions » sur l’écran tactile de 7 pouces. Pour un contrôle optimal pendant la conduite, il suffit d'utiliser les boutons de programmation et/ou le bouton rotatif du terminal. L’utilisation de votre machine n'a jamais été aussi simple.
C'est peut-être votre premier pas dans l'agriculture de précision
L’IsoMatch Tellus GO+ permet de contrôler facilement l’ensemble des matériels ISOBUS depuis votre cabine de tracteur. L’IsoMatch GEOCONTROL vous permet d'obtenir d’améliorer vos rendements, tout en réduisant les coûts et de travailler plus sereinement. Ces licences sont divisées en deux parties, la coupure de sections automatique et la modulation de dose, qui sont disponibles sur notre plateforme IsoMatch Shop. Vous pouvez maintenant acheter les fonctionnalités dont vous avez besoin.
L’IsoMatch Grip inaugure des fonctionnalités inédites. Il est possible de créer des commandes de fonctions pour tous les outils ISOBUS. Le joystick est entièrement configurable. Il est possible de sauvegarder des programmations pour chaque machine ISOBUS de l’exploitation ce qui rend son utilisation encore plus conviviale pour l’utilisateur.
Le nouveau joystick IsoMatch Grip a été entièrement développé pour fonctionner avec les terminaux ISOBUS, Tellus GO+ et Tellus PRO.
Avec le Guidage InLine vous êtes sur la bonne voie
L'IsoMatch InLine est une barre lumineuse qui permet un guidage manuel aisé. C'est l'assistant parfait pour vous rapprocher le plus possible de votre ligne A-B souhaitée. Installée à portée de vue, vous visualisez facilement la distance de la ligne A-B, et dans quelle direction vous diriger pour trouver la position idéale. L'IsoMatch InLine affiche également l'état des sections de la machine, pour un plus grand confort d'utilisation. L'intensité des LEDS peut être diminuée pour un travail de nuit.
SMART Indication de la distance à laquelle se trouve le tracteur de la ligne de guidage (indication numérique et avec les leds)
EFFICIENT Guidage manuel en combinaison avec IsoMatch GEOCONTROL
EASY Indication de la coupure des sections de la machine ISOBUS connectée au terminal
L'accessoire indispensable pour l'IsoMatch GEOCONTROL
IsoMatch Global 3 est l’accessoire indispensable pour utiliser l’IsoMatch GEOCONTROL. C’est une antenne GPS avec une précision DGPS, qui permet au satellite de déterminer la position dans le champ de l’ensemble tracteur/outil pour les applications GEOCONTROL.
SMART
Permet le guidage, la coupure de tronçons automatique ainsi que la modulation de dose avec l’IsoMatch GEOCONTROL
EFFICIENT
Précision DGPS sans abonnement
EASY
Facile à installer grâce aux supports de montage inclus.
IsoMatch Eye est une caméra qui a été développée pour être utilisée en combinaison avec l’IsoMatch Tellus PRO et l'Isomatch Tellus GO+. La vision caméra peut apparaître sur l’écran supérieur ou inférieur de ces boîtiers. Cette caméra est équipée en standard du procédé d'inversion d'image. Elle vous donne un contrôle complet et une vue d'ensemble du fonctionnement de la machine le jour ou la nuit, de par sa vision nocturne avec des LEDs intégrées. La sécurité en est renforcée lors d'inversion de machine ou de manœuvres.
SMART Vision sur l’écran supérieur ou inférieur de l’IsoMatch Tellus PRO ou Tellus GO+
EFFICIENT Surveillance de la machine et de la manœuvre en toute sécurité
EASY Vision nocturne avec les LEDs intégrées
IsoMatch Multi Eye est un accessoire permettant de connecter jusqu’à 4 caméras aux boîtiers IsoMatch universels.
L'IsoMatch MultiEye permet de connecter plusieurs caméras à l'IsoMatch Tellus PRO ou l'IsoMatch Tellus GO+. Vous pouvez facilement passer d'un écran à l'autre sans avoir besoin d'un écran additionnel. Elle vous donne un contrôle complet et une vue d'ensemble du fonctionnement de la machine le jour ou la nuit, de par sa vision nocturne avec des LEDs intégrées. La sécurité en est renforcée lors d'inversion de machine ou de manœuvres.
SMART Jusqu'à 4 visions sur l’écran supérieur ou inférieur de l’IsoMatch Tellus PRO ou Tellus GO+
EFFICIENT Surveillance de la machine et de la manœuvre en toute sécurité
EASY Vision nocturne avec LEDs intégrées
Pour une agriculture facile, intelligente et efficace !
Le GEOCONTROL est un logiciel de pointe intégré au Tellus PRO et Tellus GO+, qui permet de contrôler toutes les machines ISOBUS Kverneland, telles que les distributeurs d’engrais, les pulvérisateurs et les semoirs ! Combiné à un récepteur GPS, il répond aux futurs besoins, pour une agriculture facile, intelligente et efficace !
Caractéristiques techniques
Caractéristiques techniques
Télécharger la documentation| Modèle | ts-drill 4800 | ts-drill 5000 | ts-drill 5600 | ts-drill 6000 | |
|---|---|---|---|---|---|
| Largeur de travail (m) | 4.80 | 5.00 | 5.60 | 6.00 | |
| Largeur au transport (m) | 3 | 3 | 3 | 3 | |
| No. éléments semeurs (distance 12.5 cm) | 38 | 40 | - | 48 | |
| No. éléments semeurs (distance 15 cm) | 32 | - | 40 | 40 | |
| Puissance minimale requise (ch/KW) | 120 / 88 | 125 / 92 | 130 / 96 | 130 / 96 | |
| Poids (kg) | 1,805 | 1,850 | 1,930 | 1,980 | |
| Capacité trémie (l) | 1,350 | 1,350 | 1,350 | 1,350 | |
| Réhausse trémie (max. 1700l) (l) | Option (350 l) | Option (350 l) | Option (350 l) | Option (350 l) | |
| Couvercle avec vérins à gaz | Standard | Standard | Standard | Standard | |
| Vanne de vidange rapide | Standard | Standard | Standard | Standard | |
| Capteur fond de trémie | Standard | Standard | Standard | Standard | |
| Eclairage intérieur trémie | Option | Option | Option | Option | |
| Entraînement mécanique turbine | Option | Option | Option | Option | |
| Entraînement hydraulique turbine | Standard | Standard | Standard | Standard | |
| Capteur vitesse turbine | Standard | Standard | Standard | Standard | |
| Doseur entraînement électrique ELDOS | Standard | Standard | Standard | Standard | |
| 5 rotors pour semer tout type graines | Standard | Standard | Standard | Standard | |
| Ajustement densité de semis | Standard | Standard | Standard | Standard | |
| Densité de semis (min. / max.) (kg/ha) | 1-400 | 1-400 | 1-400 | 1-400 | |
| Système de jalonnage pour électronique e-bas ou e-com | Option | Option | Option | Option | |
| Clapets de jalonnage | Option | Option | Option | Option | |
| Traceurs de prélevée | Option | Option | Option | Option | |
| Coupure demi-largeur | Option | Option | Option | Option | |
| Radar information vitesse | Standard | Standard | Standard | Standard | |
| Kit de calibration | Standard | Standard | Standard | Standard |
Caractéristiques techniques
Caractéristiques techniques
Télécharger la documentationModèles |
ts-drill 4800 |
ts-drill 5000 |
ts-drill 5600 |
ts-drill 6000 |
Largeur de travail |
4,80 |
5 |
5,60 |
6 |
Largeur de transport |
3 |
3 |
3 |
3 |
Nbr d'éléments semeurs (distance 12,50 cm) |
38 |
40 |
- |
48 |
Nbr d'éléments semeurs (distance 15 cm) |
32 |
- |
40 |
40 |
Puissance minimale requise (ch/kW) |
120/88 |
125/92 |
130/96 |
130/96 |
Poids (kg) |
1805 |
1850 |
1930 |
1980 |
Capacité de trémie (l) |
1350 |
1350 |
1350 |
1350 |
Extensions de trémie (max. 1700 l) (l) |
Option (350 l) |
Option (350 l) |
Option (350 l) |
Option (350 l) |
