Kverneland Qualidisc Pro_01T
Qualidisc Pro T - Des performances puissantes et efficaces
Déchaumage, préparation du lit de semences, faux semis, travail superficiel à profond … tous ses travaux requirent d’excellentes capacités de pénétration, de coupe, et de consolidation du sol. Le déchaumeur compact Qualidisc Pro est prêt à effectuer ses différentes tâches avec efficience et performance
Principaux avantages
Facile à lever, réduction du tassement du sol Polyvalence : travail en surface ou en profondeur Qualité de coupe élevée sur toute la largeur de travail Parfaite qualité de mélange et de nivellement Longue durée de vie, entretien réduit - garantie 2 ansDescription
Le déchaumeur à disques compact Kverneland Qualidisc Pro trainé est proposé avec des largeurs de travail variant de 4 à 7 m. Le Qualidisc Pro est aussi bien adapté pour du travail superficiel que du travail semi-profond (jusqu’à 15 cm). Il montre d’excellentes performances en présence de gros volume de résidus (paille, cultures intermédiaires…) grâce à ses disques de 600 mm de diamètre.
Le Qualidisc Pro séduit par ses capacités de pénétration, de travail profond, sa superbe qualité de coupe mais aussi par sa productivité, sa simplicité de réglage et son faible coût de maintenance. La machine peut évoluer à haute vitesse (de 12 à 20 km/h) tout en maintenant une qualité de coupe optimale et une profondeur de travail régulière dans n’importe quelles conditions.
Principaux avantages
- Efficacité maximale avec des besoins en capacité de traction et de levage réduites
- Polyvalence : du déchaumage superficiel à profond
- Qualité de coupe élevée sur toute la largeur de travail
- Homogénéité du mélange et du nivellement
- Large gamme de rouleau pour un rappui efficace
- Confort d'utilisation grâce à des réglages simples
- Durée de vie allongée et maintenance réduite
Caractéristiques
- Extrêmement solide, le Qualidisc Pro est monté avec un châssis éprouvé sur la gamme de cultivateur Kverneland
- Grâce à sa tête d’attelage renforcée et son châssis de 100 x 100 x 8 mm, le Qualidisc Pro peut être équipé avec les rouleaux les plus lourds
- Les bras du rouleau sont fixés sur la barre avant du châssis pour une meilleure répartition de la charge lors des transports sur route, particulièrement à grande vitesse
- Grâce au faible écartement entre les trains de disques, le Qualidisc Pro nécessite une capacité réduite de relevage
- La profondeur de travail s’ajuste facilement grâce à des cales situées sur les vérins d’ajustements

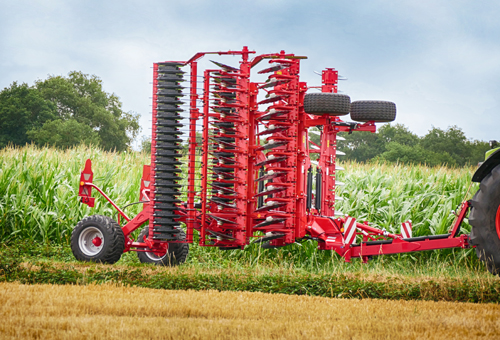

- Les déflecteurs latéraux sont repliables pour préserver la largeur de transport sur route
- Chaque bras reçoit un palier sans entretien surdimensionné (avec un arbre de 35mm de diamètre) composé de 2 rangées de billes à contact oblique. Ce palier haute qualité est capable de supporter les efforts axiaux et radiaux les plus élevés.
- L’étanchéité côté bras est réalisée par un joint labyrinthe à 5 lèvres et par le joint qui protège le roulement. Du côté opposé, le disque vient plaquer un joint torique pour éviter l’intrusion de poussières.
- Le palier est fixé sur le bras par un écrou, lui-même arrêté par une rondelle anti-desserrage. L’écrou est protégé des projections de terre car il est inséré dans le logement du bras.
- Le palier est garanti 2 ans.
Avec ses disques agressifs et son poids considérable (jusqu’à 150 kg/disques) le Qualidisc Pro et le Qualidisc Farmer réalisent un travail d’excellente qualité, même en conditions sèches.
Le sol est complètement coupé, les chaumes cassées et mélangées sur la surface, permettant une bonne émergence des mauvaises herbes et graines de céréales spontanées.
Un angle de coupe constant
Quel que soit le diamètre du disque, son angle de coupe reste toujours constant grâce à sa forme conique.
Un disque avec une longue durée de vie
Un disque de 6 mm d’épaisseur et Ø 600 mm pour le Qualidisc Pro
Un disque de 5 mm d’épaisseur et Ø 520 mm pour le Qualidisc Farmer
Les disques reçoivent un traitement thermique de très haute qualité (215kg/mm²) qui leur confère une résistance dans le temps sans altérer leur capacité à résister aux chocs. Sa durée de vie est accrue et les coûts d’entretien diminués.
Disques à gros créneaux
Kverneland propose en option des disques avec des gros créneaux sur le train arrière ou avant plus arrière afin d’améliorer la rotation dans les sols léger mais garantit également un meilleur effet auto nettoyant dans les terres lourds avec plus de 20% d’argile. De plus les petits créneaux sont conservés pour maintenir une bonne qualité de coupe.
Une large offre de rouleau
Selon le type de sol rencontré, le rappui escompté, le mélange terre/paille, l’état de surface souhaité et la capacité de relevage disponible, Kverneland propose une large gamme de rouleaux:
- Le rouleau cage ø550 mm - 90kg/m
- Le double rouleau cage ø400 mm - 160kg/m
- Le rouleau Actiflex ø580 mm - 160kg/m: assure un mélange très intensif terre/paille. Adapté à tous les types de sol, même caillouteux.
- Le rouleau Actiring ø540 mm - 160kg/m : actif avec des patins à pression réglable, il assure un bon mélange terre/paille et un rappui ferme.
- Le rouleau Actipack ø560 mm - 205kg/m : plus lourd, il éclate les mottes et reconsolide très fermement. Il ne s’arrête pas, même en conditions lourdes et collantes.
- Actipress Twin ø565mm - 220kg/m à vide :
(disponible sur les modèles portés fixes et repliables)
Profil en U pour une grande capacité de portance et de motricité dans les sols légers. Bon émiettement même dans les conditions difficiles. Rappui élevé et homogène. Poids rempli de terre : 250kg/m. - Actipress Solo ø560mm - 150 kg/m à vide :
- Rouleau avec profil en U pour une capacité de roulement élevée sur les sols légers
- Également pour les sols pierreux grâce à un écartement large
- 3 modèles disponibles pour une surface plus uniforme ou accidentée :Avec patins / avec patins carbures / sans patins
- Design plus compact, poids réduit, particulièrement adapté aux outils montés sur trois points
- Brises les mottes même en conditions difficiles
- Poids rempli de terre : 188 kg/m
Caractéristiques techniques
Caractéristiques techniques
Télécharger la documentation| Modèle | Qualidisc Pro 4001T | Qualidisc Pro 5001T | Qualidisc Pro 6001T | Qualidisc Pro 7001T | |
|---|---|---|---|---|---|
| Châssis | trainé | trainé | trainé | trainé | |
| Largueur de travail (m) | 4.0 | 5.0 | 6.0 | 7.0 | |
| Largueur de transport (m) | 2.75 | 2.75 | 2.75 | 2.75 | |
| Dégagement sous-bâti (mm) | 810 | 810 | 810 | 810 | |
| Distance entre rangées de disques (mm) | 900 | 900 | 900 | 900 | |
| Nombre de disques | 32 | 40 | 48 | 56 | |
| Dimensions des disques - dureté | 600×6mm - 215kg/mm2 | 600×6mm - 215kg/mm2 | 600×6mm - 215kg/mm2 | 600×6mm - 215kg/mm2 | |
| Espacement entre disques (mm) | 250 | 250 | 250 | 250 | |
| Profondeur de travail (cm) | 3 - 15 | 3 - 15 | 3 - 15 | 3 - 15 | |
| Réglage de la profondeur | Hydraulique par cales | Hydraulique par cales | Hydraulique par cales | Hydraulique par cales | |
| Attelage | Barre d'attelage Cat. III ou Cat. IV N, Anneau fixe ⌀50mm ou attelage SCHARMULLER K80 | Barre d'attelage Cat. III ou Cat. IV N, Anneau fixe ⌀50mm ou attelage SCHARMULLER K80 | Barre d'attelage Cat. III ou Cat. IV N, Anneau fixe ⌀50mm ou attelage SCHARMULLER K80 | Barre d'attelage Cat. III ou Cat. IV N, Anneau fixe ⌀50mm ou attelage SCHARMULLER K80 | |
| Herse peigne (400x10mm)** | Option | Option | Option | Option | |
| Clod Board | Option | Option | Option | Option | |
| Paire de disques de bordures étoilés | Option | Option | Option | Option | |
| Offre de rouleaux | Rouleau cage (ø 550mm), rouleau double cage (ø 400mm), Actiring (ø 540mm), Actiflex (ø 580mm), Actipack (ø 560mm), Actipress (ø 565mm), Actipress Twin (ø 565mm) | Rouleau cage (ø 550mm), rouleau double cage (ø 400mm), Actiring (ø 540mm), Actiflex (ø 580mm), Actipack (ø 560mm), Actipress Twin (ø 560mm) | Rouleau cage (ø 550mm), rouleau double cage (ø 400mm), Actiring (ø 540mm), Actiflex (ø 580mm), Actipack (ø 560mm), Actipress (ø 565mm), Actipress Twin (ø 565mm) | Rouleau cage (ø 550mm), rouleau double cage (ø 400mm), Actiring (ø 540mm), Actiflex (ø 580mm), Actipack (ø 560mm), Actipress (ø 565mm), Actipress Twin (ø 565mm) | |
| Roues de transport | 400/60×15.5, 480/45×17 or 520/50×17 | 400/60×15.5, 480/45×17 or 520/50×17 | 400/60×15.5, 480/45×17 or 520/50×17 | 400/60×15.5, 480/45×17 or 520/50×17 | |
| Roues de jauge | 2×340/55x16 | 2×340/55x16 | 2×340/55x16 | 2×340/55x16 | |
| Système de double suspension | Standard | Standard | Standard | Standard | |
| Dimensions du châssis | 100×100×8 et 300×200×10 (poutre centrale)*** | 100×100×8 et 300×200×10 (poutre centrale)*** | 100×100×8 et 300×200×10 (poutre centrale)*** | 100×100×8 et 300×200×10 (poutre centrale)*** | |
| Nombre de distributeurs double effet | 3 ou 4 | 3 ou 4 | 3 ou 4 | 3 ou 4 | |
| Freins | Hydrauliques ou pneumatiques | Hydrauliques ou pneumatiques | Hydrauliques ou pneumatiques | Hydrauliques ou pneumatiques | |
| Semoir intégré a-drill 200/500 | Option | Option | Option | Option | |
| Poids total avec rouleau cage (kg)* | 3908 | 4376 | 4960 | 5421 | |
| Poids total avec rouleau Actiflex (kg)* | 4174 | 4724 | 5390 | 5931 | |
| Poids total avec rouleau Actipack (kg)* | 4388 | 4968 | 5662 | 6231 | |
| Puissance mini | 150 | 170 | 190 | 210 | |
| Puissance max | 250 | 300 | 350 | 400 |
* Le poids des machines trainés est calculé avec la herse peigne, le réglage hydraulique de la profondeur, l’éclairage et les roues de jauge frontales
** Combinaison possible avec l’Actipress Twin et le rouleau cage grâce à la rallonge de châssis
*** 2 versions de châssis disponibles : Compact et rallongé (longueur +640 mm ; poids + approx. 100 kg). Les rouleaux Actipress twin et double rouleau cage sont uniquement disponible avec le châssis allongé sur les Qualidisc trainés.
Caractéristiques techniques
Caractéristiques techniques
Télécharger la documentationModèles |
Largeur de travail (m) |
Poids (kg) avec rouleaucage/Actipack) |
Puissance requise CV (min./max.) |
Qualidisc Pro fixe |
2.0 - 2.5 - 3.0 – 3.5 – 4.0 |
1390-2197/1671-2725 |
50/240 |
Qualidisc Pro repliable |
4.0 – 5.0 – 6.0 |
2766-3782/3246-4484 |
150/350 |
Qualidisc Pro semi-porté |
4.0 – 5.0 – 6.0 – 7.0 |
3908-5421/4388-6231 |
150/400 |
* Le poids des machines trainés est calculé avec la herse peigne, le réglage hydraulique de la profondeur, l’éclairage et les roues de jauge frontales
** Combinaison possible avec l’Actipress Twin et le rouleau cage grâce à la rallonge de châssis
*** 2 versions de châssis disponibles : Compact et rallongé (longueur +640 mm ; poids + approx. 100 kg). Les rouleaux Actipress twin et double rouleau cage sont uniquement disponible avec le châssis allongé sur les Qualidisc trainés.
