u-drill 4001F
Semoir | Semoir combiné
Le semoir trainé Kverneland u-drill - semoir rapide - idéal pour les itinéraires simplifiés
Le semoir rapide trainé Kverneland u-drill réalise la préparation du lit de semences, le nivellement, le rappuyage et le semis en un seul passage
Principaux avantages
- Fonctionnement à grande vitesse (10 - 18 km/h)
- Placement parfait des semences
- Concept de cadre modulaire pour un ajustement flexible
- Entièrement compatible ISOBUS
- Facile d'entretien et de maniabilité
Description
Le semoir rapide Kverneland u-drill est disponible dans des largeurs de travail de 4 m repliable. Son travail se décompose en cinq étapes réalisées en un seul passage : tasse-avant, travail du sol, reconsolidation, semis et recouvrement. Le tout avec une vitesse de travail pouvant atteindre jusqu’à 18 km/h.
L’élément semeur à double disques CD est disponible en écartement 12,50 ou 16.7 cm. Son angle d’attaque très faible permet de limiter la puissance de traction nécessaire. La trémie grande capacité de 3000 litres permet de limiter les temps de remplissage et facilite le remplissage par big-bags ou télescopique.
L’intégralité des réglages du semoir Kverneland u-drill s’effectuent depuis la cabine du tracteur. Le semoir u-drill est entièrement ISOBUS. Vous pouvez réaliser de la coupure de doseur en fourrières ainsi que de la modulation intra-parcellaire pour adapter votre peuplement en fonction du potentiel de vos sols.
Kverneland u-drill : vitesse et débit de chantier élevé, performances maximales et confort de l'opérateur
Conçu pour le semis à grande vitesse, le Kverneland u-drill allie qualité de semis et confort d’utilisation. Il possède une trémie grande capacité, un tasse-avant, une double rangée de disques pour la préparation du lit de semence, complétée par un rouleau à pneus et son élément semeur CD à double disques. Il intègre le doseur électrique ELDOS à rotors interchangeables.
Un contrôle de précision au bout des doigts
Tous les réglages sont accessibles depuis la cabine via le terminal avec affichage par bargraphes, permettant des ajustements en cours de semis. Les demi-tours sont automatisés grâce à la gestion automatique des fourrières : levée et remise en terre du tasse-avant, disques, rouleau et barre de semis, sont séquencés par temporisation. Avec la coupure de sections en fourrière, l’automatisation peut être complète. Un seul distributeur double effet suffit pour toutes les commandes hydrauliques.
L’u-drill Kverneland, semoir ISOBUS, intègre la possibilité de réaliser de la coupure de doseur en fourrière et de la modulation intra-parcellaire.
Version u-drill plus avec une trémie compartimentée
L'u-drill plus bénéficie d'une trémie compartimentée afin d'appliquer deux produits. Vous pouvez ainsi fertiliser au semis, réaliser des mélanges de variétés, implanter des couverts végétaux, semer des plantes compagnes, ou appliquer un antilimaces au semis. Le positionnement du second produit peut s'appliquer au choix dans le sillon, à l'aide d'une seconde descente sur l'élément semeur, ou en interang sur la seconde rangée de disques de déchaumage. Vous pouvez ainsi appliquer un engrais protégé dans le sillon ou un antilimaces, positionnement idéal pour ces produits. Pour le semis d'une plante compagne, vous pouvez positionner un féverole entre les rangées de colza, ou une espèce parmi vos couverts végétaux entre les rangs. L'u-drill permet de choisir l'un ou l'autre, ou bénéficier des deux options sur la machines pour positionner le second produit.
Du doseur jusqu'à la mise en terre, les graines empruntent deux circuits distincts permettant ainsi de conserver une homogénéité de la répartition sur toute la largeur. La seconde descente sur l'élément semeur est ajustable.
L'équilibre parfait entre vitesse et précision
Avec son débit de chantier important, ses réglages automatisés en cabine, la gestion automatique des fourrières, et son rouleau à pneus, point fort de la machine, vous maximisez vos fenêtres de semis. Vous réalisez de nombreux hectares par jour grâce à la vitesse de travail et la trémie grande capacité. Quand les conditions son présentes, le rendement journalier vous permettront d'aborder la campagne de semis avec sérénité.
Caractéristiques
Caractéristiques
- Le doseur ELDOS est électrique et compatible ISOBUS en standard.
- La fonctionnalité GEOCONTROL permet la coupure de doseurs par GPS en fourrières, ce qui permet des économies de semences en évitant les recouvrements inutiles
- 5 rotors sont livrés en standard.
- Le changement des rotors est simple et rapide et ne nécessite aucun outil.
- La dose de semis peut aller de 1 à 400 kg / ha
- Les deux doseurs décentralisés sont très facilement accessibles et l’opérateur peut y accéder debout les deux pieds au sol.
Etalonnage:
- Test d’étalonnage très simple.
- Un bouton de mise en route du doseur situé sur celui-ci permet à l’utilisateur d’effectuer le l’étalonnage en un temps record.
- Aucun réglage de boîte de vitesses. L’utilisateur rentre les informations dans le terminal, et appuie sur Start.
- L’étalonnage est fait automatiquement.
- Un capteur de reconnaissance du numéro de rotor évite toute erreur d’utilisation.
Etape 1 : Niveler le sol
Pour une préparation du lit de semence optimal, le tasse-avant (Ø 800 mm) nivelle le sol, écrase les grosses mottes et prépare le terrain. Le packer frontal permettra une profondeur de travail des disques constante et évitera de déplacer des centaines de tonnes de terre inutilement. 1 cm de terre travaillé / ha = 125 à 150 tonnes de terre / ha à déplacer.
Quand il n’est pas utilisé, le packer frontal peut être escamoté de façon hydraulique, en appuyant simplement sur un bouton.
Étape 2: Préparation du lit de semences
Les deux rangées traditionnelles de disques de déchaumage permettent une préparation homogène du lit de semences sur toute la largeur de travail du semoir. La profondeur de travail des disques est réglable hydrauliquement depuis la cabine du tracteur. Deux écartements de semis sont possibles : 12,5 et 16,7 cm.
Les deux rangées se composent de disques de travail à forme conique, permettant une qualité de découpe optimale et un angle d’attaque constant quelle que soit l’usure du disque. Son petit diamètre de 460 mm lui permet d’avoir une vitesse de rotation importante pour une découpe du sol et un mélange optimal. Les disques de 5 mm sont équipés de palier sans entretien et montés sur un bras individuel pour protéger les roulements.
Les disques MD se composent de deux rangées de disques droits ondulés. Le disque MD a été conçu pour une pénétration verticale du sol afin de ne pas bouleverser l’horizon superficiel du sol. Les ondulations permettent de nettoyer la ligne de semis lors de la rotation du disque et de créer de la terre fine. La profondeur de travail du disque MD de 3 à 5 cm permet de travailler une zone localisée dans laquelle la graine est positionnée grâce aux disques MD. L’espacement entre lignes de semis est de 16,7 cm. En présence d’une trémie compartimentée, l’incorporation du second produit sera effectuée au niveau de l’élément semeur CD à double entrée.
Etape 3 : rappuyer et ensuite semez
Pour un parfait contrôle de la profondeur des disques, un contact terre/graine optimisé et une remontée capillaire optimale, le sol est rappuyé par un tasse à pneus arrière. Son grand diamètre (900 mm) réduit considérablement la puissance de traction requise tout en assurant un travail de qualité. Le décalage des trains de roues évite l’effet « boule de neige » et contribue à réduire l’effort de traction nécessaire.
Etape 4 : Consolider et semer à une profondeur de semis constante
L’angle d’attaque réduit du double disque acier permet de limiter le bouleversement du sol et permet une meilleure pénétration dans le sol. La pression des disques, de 100 kg, peut donc être principalement utilisée sur les roues de rappui. Résultat : une profondeur de semis uniforme même à des vitesses de travail élevées. Pour la profondeur de semis et la pression des disques, pas de réglage individuel, tous les réglages sont centralisés depuis la cabine du tracteur pour un gain de temps.
Le contrôle de profondeur et le rappui de la graine produisent un effet de capillarité qui assure une excellente germination.
Etape 5 : Recouvrement des semences
La herse de recouvrement assure un recouvrement optimal des semences. L’intensité de travail peut être réglée grâce au réglage centralisée de la pression et avec trois angles différents d’inclinaison. Pour éviter d’endommager la herse en marche arrière, celle-ci est équipée d’un dispositif de sécurité en marche arrière.
L’u-drill est équipé d’un système de gestion des fourrières complètement automatisé, ce qui facilite l’opération et permet un gain de temps. Avec un seul bouton, l’utilisateur peut réaliser ses manœuvres, avec des étapes chronométrées en ce qui concerne le packer frontal, les disques et la barre de semis.
Lorsque la manœuvre commence, le dispositif de dosage s’arrête automatiquement afin d’éviter le surdosage. Les tuyaux de semences sont vides, permettant une économie de semences non négligeable.
L’utilisateur peut se concentrer sur le fonctionnement de la machine et la direction du tracteur, de plus cela évite le surdosage. Avec la gestion des fourrières automatisée, le travail est plus rapide, plus précis et plus efficace. L’u-drill ne nécessite qu’un seul distributeur double effet pour fonctionner.
Agriculture de précision
Agriculture de précision
Lorsque l'on souhaite investir dans un équipement, il n'est pas toujours facile de trouver la solution optimale parmi les offres du marché actuel. Notre monde évolue rapidement, les tracteurs et les machines étant de plus en plus équipés de solutions et d’applications à la pointe de la technologie, nous en comprenons la complexité et nous nous engageons à vous fournir des solutions agricoles simples, intuitives et perfectionnées. C'est pourquoi nous avons créé les terminaux universels ISOBUS IsoMatch Tellus PRO et IsoMatch Tellus GO+, qui sont conçus pour faciliter l'utilisation des machines et l'usage de l'agriculture de précision.
L’IsoMatch Grip inaugure des fonctionnalités inédites. Il est possible de créer des commandes de fonctions pour tous les outils ISOBUS. Le joystick est entièrement configurable. Il est possible de sauvegarder des programmations pour chaque machine ISOBUS de l’exploitation ce qui rend son utilisation encore plus conviviale pour l’utilisateur.
Le nouveau joystick IsoMatch Grip a été entièrement développé pour fonctionner avec les terminaux ISOBUS, Tellus GO+ et Tellus PRO.
Avec le Guidage InLine vous êtes sur la bonne voie
L'IsoMatch InLine est une barre lumineuse qui permet un guidage manuel aisé. C'est l'assistant parfait pour vous rapprocher le plus possible de votre ligne A-B souhaitée. Installée à portée de vue, vous visualisez facilement la distance de la ligne A-B, et dans quelle direction vous diriger pour trouver la position idéale. L'IsoMatch InLine affiche également l'état des sections de la machine, pour un plus grand confort d'utilisation. L'intensité des LEDS peut être diminuée pour un travail de nuit.
SMART Indication de la distance à laquelle se trouve le tracteur de la ligne de guidage (indication numérique et avec les leds)
EFFICIENT Guidage manuel en combinaison avec IsoMatch GEOCONTROL
EASY Indication de la coupure des sections de la machine ISOBUS connectée au terminal
L'accessoire indispensable pour l'IsoMatch GEOCONTROL
IsoMatch Global 3 est l’accessoire indispensable pour utiliser l’IsoMatch GEOCONTROL. C’est une antenne GPS avec une précision DGPS, qui permet au satellite de déterminer la position dans le champ de l’ensemble tracteur/outil pour les applications GEOCONTROL.
SMART
Permet le guidage, la coupure de tronçons automatique ainsi que la modulation de dose avec l’IsoMatch GEOCONTROL
EFFICIENT
Précision DGPS sans abonnement
EASY
Facile à installer grâce aux supports de montage inclus.
IsoMatch Eye est une caméra qui a été développée pour être utilisée en combinaison avec l’IsoMatch Tellus PRO et l'Isomatch Tellus GO+. La vision caméra peut apparaître sur l’écran supérieur ou inférieur de ces boîtiers. Cette caméra est équipée en standard du procédé d'inversion d'image. Elle vous donne un contrôle complet et une vue d'ensemble du fonctionnement de la machine le jour ou la nuit, de par sa vision nocturne avec des LEDs intégrées. La sécurité en est renforcée lors d'inversion de machine ou de manœuvres.
SMART Vision sur l’écran supérieur ou inférieur de l’IsoMatch Tellus PRO ou Tellus GO+
EFFICIENT Surveillance de la machine et de la manœuvre en toute sécurité
EASY Vision nocturne avec les LEDs intégrées
IsoMatch Multi Eye est un accessoire permettant de connecter jusqu’à 4 caméras aux boîtiers IsoMatch universels.
L'IsoMatch MultiEye permet de connecter plusieurs caméras à l'IsoMatch Tellus PRO ou l'IsoMatch Tellus GO+. Vous pouvez facilement passer d'un écran à l'autre sans avoir besoin d'un écran additionnel. Elle vous donne un contrôle complet et une vue d'ensemble du fonctionnement de la machine le jour ou la nuit, de par sa vision nocturne avec des LEDs intégrées. La sécurité en est renforcée lors d'inversion de machine ou de manœuvres.
SMART Jusqu'à 4 visions sur l’écran supérieur ou inférieur de l’IsoMatch Tellus PRO ou Tellus GO+
EFFICIENT Surveillance de la machine et de la manœuvre en toute sécurité
EASY Vision nocturne avec LEDs intégrées
Pour une agriculture facile, intelligente et efficace !

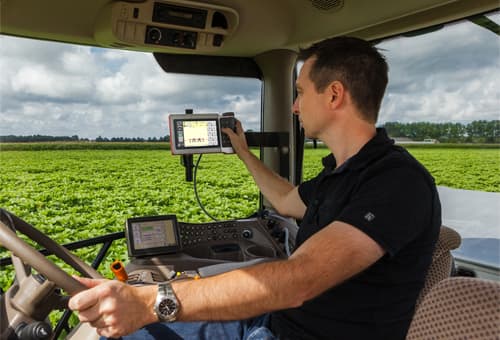

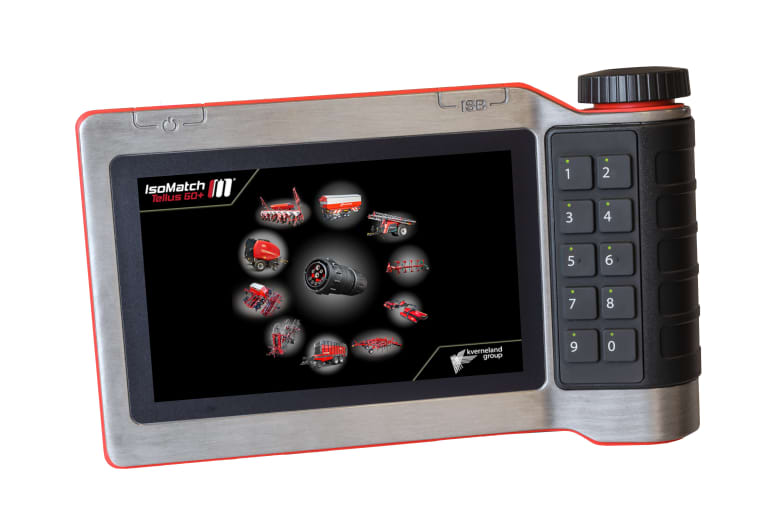

Le GEOCONTROL est un logiciel de pointe intégré au Tellus PRO et Tellus GO+, qui permet de contrôler toutes les machines ISOBUS Kverneland, telles que les distributeurs d’engrais, les pulvérisateurs et les semoirs ! Combiné à un récepteur GPS, il répond aux futurs besoins, pour une agriculture facile, intelligente et efficace !
Le terminal Tellus 1200 fait passer l'agriculture de précision au niveau supérieur, en combinant un contrôle intelligent avec un système tout-en-un. Il augmente l'efficacité et maximise les performances de votre machine Kverneland saison après saison.
Conçu pour l'avenir, ce terminal universel avancé vous aidera à obtenir plus à chaque saison.
Avec la multitude d'options disponibles, le choix de la bonne technologie pour votre exploitation peut sembler insurmontable. C'est là que le terminal Tellus 1200 entre en jeu - conçu pour simplifier votre flux de travail et aller au-delà de la technologie ISOBUS des tracteurs d'aujourd'hui, il apporte des capacités avancées votre machine Kverneland.
Avec une interface intuitive, des fonctions d'apprentissage adaptatives et des commandes personnalisables, ce terminal est conçu pour stimuler l'agriculture de précision et la productivité.
Dites adieu à la confusion et à l'inefficacité. Prenez le contrôle total, adaptez-vous facilement aux nouvelles technologies et assurez-vous de la précision de chaque tâche.
Les avantages de l'utilisation de Tellus 1200
- Fonctionnalité multi-écrans
- Options de licence polyvalentes
- Contrôle de niveau supérieur
- Packs personnalisables
- Système tout-en-un au-delà des interfaces standard du tracteur
- Compatibilité totale avec ISOBUS
Pour tirer le meilleur parti de votre machine Kverneland, le Tellus 700 offre un contrôle puissant à écran unique, des licences flexibles et une intégration parfaite dans le champ - offrant précision, efficacité et performance en parfaite harmonie.
Solution puissante conçue pour l'agriculture de précision, le terminal Tellus 700 est conçu pour améliorer vos opérations, en rendant chaque tâche plus intelligente et plus productive.
Ce terminal universel va au-delà de la technologie ISOBUS actuelle des tracteurs, en offrant des capacités avancées. Grâce à une technologie logicielle entièrement nouvelle et à une interface intuitive, il assure une gestion transparente de vos activités agricoles. Equipé d'outils d'analyse de données avancés, le Tellus 700 vous assure le contrôle et les informations dont vous avez besoin pour optimiser chaque tâche et tirer le meilleur parti de votre machine Kverneland.
Les avantages de l'utilisation du Tellus 700
- Cartographie et paramétrage des limites personnalisables
- Packs personnalisables
- Système convivial sans complexité inutile
- Compatibilité totale avec l'ISOBUS
Caractéristiques techniques
Caractéristiques techniques
Télécharger la documentation| Modèle | u-drill 4001 F | |
|---|---|---|
| Châssis | Repliable | |
| Largeur de travail et de transport (m) | 4.0 | |
| Transport width (m) | 3.0 | |
| No. de doseur ELDOS | 1 | |
| Capacité trémie (I) u-drill / u-drill plus | 3,000 | |
| Débit d'huile nécessaire | > 90l/min | |
| Distributeur simple effet avec retour libre | Standard | |
| 1x distributeur double effet pour réglage semoir | Standard | |
| Puissance nécessaire 12 V > 70 A | Standard | |
| No. d'éléments semeurs CD (16.7/12.5 cm) | (24/32) | |
| Réglage pression élément semeur 100 kg | Standard | |
| Réglage profondeur semis depuis terminal ISOBUS en cabine | Standard | |
| Roue plombeuse (Ø 380 x 50 mm) | Standard | |
| Distance inter-rangs | 12.5cm ou 16.7cm | |
| Ajustement densité de semis depuis terminal ISOBUS en cabine | Standard | |
| Capteur fond de trémie | Standard (1) | |
| Capteur vitesse turbine | Standard | |
| Information vitesse et densité de semis | Standard | |
| Coupure électrique demi-largeur | Option | |
| Tasse-avant central Ø800 mm avant machine pour reconsolider entre roues tracteurs | Option | |
| Tasse-avant central Ø800 mm avant machine | Option | |
| Réglage profondeur travail disques depuis terminal ISOBUS en cabine | Standard | |
| Disques déchaumage (Ø460 mm) | Standard | |
| Disque MD (Ø430 mm) 16.7 cm inter-rang | Option | |
| Rouleau packer à pneus Ø900 mm pour reconsolider avant semis | Standard | |
| Plateforme de chargement, éclairage et signalisation | Standard | |
| Animation hydraulique de la turbine | Standard | |
| Attelage CAT. III N (825 mm) | Standard | |
| Attelage CAT. III (965 mm) | Option | |
| Clod board hydraulique | Option | |
| Herse de recouvrement à dents en S 10 mm | Standard | |
| Herse de recouvrement à dents droites 12 mm | Option | |
| Kit calibration | Standard | |
| Traceurs latéraux à commande hydraulique | Option | |
| Efface-traces (2x2 dents) | Option | |
| Freinage pneumatique | Option | |
| Freinage hydraulique | Option | |
| Flèche longue pour tracteur jumelé L>4.50 m | Option | |
| Traceurs de prélevée (traçage symétrique au centre) | Option | |
| Herse intermédiaire à dents droites | Option | |
| Feux de travail à LED | Option | |
| IM Tellus PRO /Tellus GO+ pour tracteur non ISOBUS | Option | |
| IM Tellus PRO /Tellus GO+ pour tracteur ISOBUS | Option | |
| Système pesée trémie avec terminal indépendant | Option | |
| Capteur bouchage de rang Isobus | Option | |
| Mode fourrière | Standard | |
| Poids (kg) (avec tasse-avant + traceurs latéraux) | 5,600 | |
| Puissance requise minimale (ch) | 150 |
Caractéristiques techniques
Caractéristiques techniques
Télécharger la documentationModèles |
u-drill fixe |
u-drill fixe |
u-drill repliable |
u-drill repliable |
Largeur de travail (m) |
3.00 |
4.00 |
4.00 |
6.00 |
Capacité de trémie (l) |
3 000 |
3 000 |
3000 |
4 350 |
