Kverneland Exacta CL EW
L'épandage en toute simplicité !

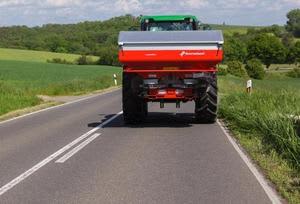

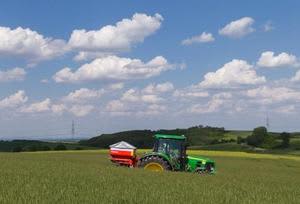

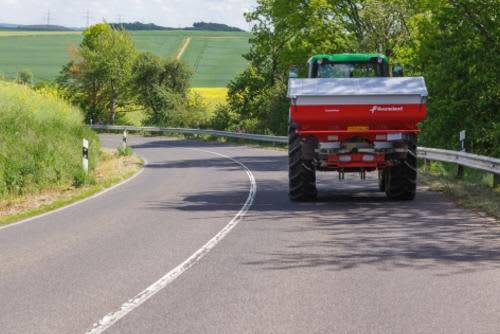

La pesée continue sur le modèle compact Exacta CL-EW Kverneland.
Principaux avantages
Système d'épandage CentreFlow Système de pesée avec capteur de référence unique Épandage en bordure simple ! Compatible ISOBUS 11783 pour un branchement et une utilisation simples Maximiser votre rendement avec le Basic Section ControlDescription
L’Exacta CL-EW Kverneland a une capacité de base de 1 100 l et une largeur de travail maximum de 24 m (En option 27/28 m). Ce distributeur d’engrais, compatible ISOBUS ISO11783, est équipé d’un capteur de référence unique qui compense automatiquement les mouvements de la machine en fonction de ses déplacements dans les pentes, les dévers, les phases d’accélération ou de décélération ainsi que les secousses liées à la parcelle. La pesée automatique associée à une régulation DPAE évite tout surdosage et donc permet de meilleurs rendements ainsi qu’une économie d’engrais. De série le CL-EW Kverneland est équipé de la coupure manuelle indépendante droite/gauche. Mais associé à un système GPS et avec l’activation de la technologie Basic Section Control (B.S.C) il permettra de passer de 2 sections en standard à des sections de 4 m. Par exemple en 24 m le CL-EW Kverneland aura 6 sections. Grâce au positionnement GPS le start/stop en fourrière est également disponible. Il est possible de réaliser de la modulation de dose intra parcellaire avec l’ensemble de nos distributeurs d’engrais à pesée.
Principaux avantages
- Principe de distribution CentreFlow
- Pesée continue : 1 capteur de pesée et 1 capteur de référence
- Panneau de réglage FlowPilot
- Dispositifs d’épandage de bordure en option
- Compatible ISOBUS : Plug & Play !
- Combinaison possible avec le GEOCONTROL
- Maximisez votre rendement grâce à la coupure de sections
Caractéristiques
- Pas de choc, pas de broyage, pas de poussière: Point d'alimentation central permettant une accélération progressive en douceur. Par la force centrifuge l'engrais est mis en vitesse avant d'être pris en charge par les pales.
- Moindre sensibilité au vent: les disques plats assurent une projection tendue de l’engrais vers la culture.
- Répartition idéale: 8 pales de projection par disque pour une projection continue de nappes d’engrais vers le sol. Ceci assure une répartition de l’engrais inégalée même dans le cas de vitesses de travail élevées.
- Distribution précise même en pente: En dévers le point d'alimentation de l'engrais sur les pales ne change pas.
- Répartition précise de la dose: Recroisement important des nappes même en grande largeur.
- Etalonnage automatique donc pas d’essai de débit nécessaire, épandage précis dans toutes les conditions (engrais humide, terrains accidentés, etc.) et confort d’utilisation sont les atouts principaux de la pesée continue.
- L’Exacta CL-EW dispose d’un capteur de pesée d’une capacité de 10T ainsi que d’un capteur de référence unique sur le marché car breveté.
- Le système réalise deux mesures par seconde et réalise un auto-calibrage selon un délai réglable en fonction de la taille de la parcelle (75 kg ou 60 sec, 50 kg ou 45 sec, 35 kg ou 30 sec)
- Le capteur de référence utilisé en complément du capteur de pesée est une technologie Kverneland brevetée, il est donc unique sur le marché :
- Le capteur de référence mesure l’inclinaison du distributeur d’engrais pour conserver une précision inégalée dans les fortes pentes. Pas besoin de passer la pesée continue en mode manuel, tout est contrôlé automatiquement.
- Le capteur de référence mesure les secousses dues au relief du sol (par exemple sur un labour) et corrige le signal du capteur de pesée. Ceci assure un affichage stable et instantané du poids restant dans la trémie au niveau du boitier cabine.
- Tous les réglages sont regroupés sur le panneau de réglage EasySet pour simplifier au maximum l’utilisation du distributeur d’engrais. Situé au-dessus de chaque disque d’épandage, il est donc très accessible pour l’utilisateur. On y retrouve le réglage du point d’alimentation, du débit dans le cas d’une commande hydraulique et du kit faible débit. Dans le cas du GEOSPREAD, tous ces réglages se font depuis le boîtier cabine grâce à l’action des deux vérins électriques qui contrôlent respectivement l’ouverture des trappes (dose) et le point d’alimentation (largeur de travail).
- Kverneland possède son propre hall de test afin d’établir des tableaux d’épandage pour les nouveaux engrais tout au long de l’année. Tous les tests répondent aux normes internationales les plus strictes.
- Afin de régler au mieux son distributeur d'engrais il est impératif de rapprocher les caractéristiques de votre engrais, notamment la granulométrie et la densité, des engrais disponibles dans les tableaux fournis avec l’appareil. La « Kverneland Exacta checklist » vous aiguille dans cette démarche :
- Sélectionner un engrais
- Déterminer la granulométrie de l’engrais
- Déterminer la densité
Accédez aux derniers tests d’engrais réaliser par l’usine sur www.kvernelandspreadingcharts.com ou téléchargez l’application "Kverneland Spreading Charts" depuis l'App Store et Google Play.
- Kverneland vous propose en option le déflecteur de bordure ExactLine, à commande hydraulique ou manuelle. Il peut être régler pour travailler avec tous les types d’engrais et pour toutes les largeurs de travail. Pour les modèles CL GEOSPREAD, HL, TL, TLX GEOSPREAD (iDC) le déflecteur de bordure ExactLine est disponible pour le côté gauche ou droit du distributeur d'engrais.
- Avec le déflecteur de bordure central vous passez à 2m de votre bordure et vous épandez vers l’intérieur de la parcelle.
- Avec le vérin d’inclinaison vous passez dans vos passages de roues et vous épandez dans votre bordure et vers l’intérieur de la parcelle. La bordure se situe alors à la moitié de votre largeur de travail.
- L’indicateur de déflecteurs (BSI) présent en standard sur les distributeurs d'engrais Kverneland (Exacta CL EW, Exacta CL W PRO, Exacta TL) indique clairement la position du ou des déflecteurs de bordures afin d’éviter tout oubli. Pour les machines GEOSPREAD, cet indicateur est intégré dans l'électronique et le dispositif actif est affiché sur le terminal de commande depuis la cabine.
- Compatibilité ISOBUS: en standard sur nos distributeurs d'engrais : La compatibilité ISOBUS des distributeurs d’engrais à pesée continue Kverneland permet de connecter l’outil directement à un tracteur également compatible ISOBUS. Toutes les données collectées par votre distributeur sont centralisées et peuvent être facilement transférées à votre terminal (tracteur) dans la cabine. Easy plug and play!
- IsoMatch Tellus GO+: Le terminal universel et multifonctionnel. Cet écran tactile, couleur, multifonctions a été développé pour contrôler de manière ergonomique tous les outils ISOBUS du marché. Ses touches de raccourci, son écran tactile et sa molette de sélection vous permettront de contrôler vos machines au doigt et à l'œil, pour vous offrir une expérience "sur mesure" répondant à tous les besoins.
- IsoMatch Tellus PRO: Ce terminal de 12 pouces est la solution optimale pour un système de commande tout-en-un depuis la cabine du tracteur. Il offre tout ce dont vous avez besoin pour tirer le meilleur de vos machines et de votre récolte, tout en réalisant des économies d'engrais, produits chimiques et semences. Grâce à la fonctionnalité unique du double écran, vous avez la possibilité de visualiser/gérer deux machines simultanément.
IsoMatch GEOCONTROL est un logiciel intégré dans l’IsoMatch Tellus PRO qui permet de bénéficier de tous les avantages de l’agriculture de précision.
- Coupure de section automatique par GPS : permet la coupure automatique de sections sur pulvérisateurs, distributeurs d’engrais, semoir de précision et semoir céréales. Cette fonctionnalité diminue les recouvrements inutiles et permet de substantielles économies d’intrants (engrais, phyto-sanitaire, semence)
- Modulation de dose par GPS : Cette fonctionnalité permet de moduler les doses d’engrais de semence ou de phyto sanitaire à partir d’une carte de préconisation ou d’un capteur externe.
- Traçabilité : Permet de créer des rapports de tâches très complet avec surface totale de la parcelle, dose appliquée, vue de la parcelle, nom de l’exploitation, de l’employé, de l’exploitant agricole etc.
- Guidage manuel : Cette fonctionnalité permet à l’opérateur d’être guidé pendant ses interventions. Le guidage manuel diminue les recouvrements inutiles et améliore le confort de l’opérateur.
Les avantages
- Confort : la coupure des sections est automatique. Le conducteur peut se concentrer sur la conduite du tracteur.
- Economie : le guidage et la coupure de sections automatique par GPS suppriment les recouvrements inutiles et engendrent des économies d’intrants. Pour réaliser une simulation personnalisée d’économie d’intrants : EcoSimulator.
- Travail de nuit : Augmentez, vos débits journaliers sans vous fatiguer.
Avec l'AutosetApp, vous aurez toujours les réglages les plus récents pour votre distributeur d'engrais. Cette application est disponible sur les terminaux IsoMatch Tellus PRO ou Tellus GO+. L'AutosetApp est intégré en standard à l'IsoMatch GEOCONTROL. Cette application est directement connectée au distributeur d’engrais GEOSPREAD, et réglera automatiquement celui-ci en fonction des données enregistrées dans l'application.
L'AutosetApp peut également être combiné avec le CL-EW, CL W PRO et le TL, à l'exception que sur ces modèles le point de libération de l'engrais (réglage de la lettre) doit être réglé manuellement directement sur le distributeur d'engrais.
La base de données d'engrais référencés chez Kverneland reste accessible depuis internet. L'AutosetApp peut se connecter à la base de données de deux façons différentes, soit vous connectez l'AutosetApp à internet grâce à notre adaptateur USB Wifi sans fil, soit, vous la téléchargez depuis notre site internet www.kvernelandspreadingcharts.com sur une clé USB que vous connectez ensuite à votre terminal Tellus PRO ou Tellus GO+.
Multiplier les sections pour optimiser vos rendements
Avec l'arrivée des nouvelles versions des distributeurs d'engrais à pesée Exacta-CL EW, Exacta-CL W PRO et Exacta-TL, le nombre de sections disponibles va passer de 2 (droite/gauche) jusqu'à 8 sections de 4 mètres, toujours en nombre pair. Par exemple, 6 sections pour l'épandage sur 24 mètres pour l'Exacta CL EW/CL W PRO et 8 sections pour l'épandage sur 36 mètres avec l'Exacta TL.
Pour maximiser votre rendement et votre activité, il est possible d'utiliser la technologie BSC (Basic Section Control) sur tous les distributeurs d'engrais (sans le GEOSPREAD). Augmentez le nombre de sections afin d'éviter les recouvrements en bout de champ, ou sur les parcelles de forme irrégulière. Sur un distributeur d'engrais à disques Kverneland standard, le nombre de sections disponibles va de 2 (droite/gauche) jusqu'à 8 sections de 4 mètres, toujours en nombre pair. Par exemple, 6 sections pour l'épandage sur 24 mètres et 8 sections pour l'épandage sur 36 mètres avec l'Exacta TL.
Ces deux distributeurs d'engrais sont respectivement équipés d'un vérin électrique par disque afin de pouvoir gérer l'écoulement de l'engrais pour respecter la dose/ha quelle que soit la vitesse d'avancement. La technologie B.S.C (Basic Section Control) sur les modèles CL- EW ou TL ajuste l'écoulement de l'engrais par rapport à la position GPS de l'appareil afin de réduire la largeur de travail pour éviter tout surdosage dans la parcelle. En résulte une meilleure utilisation de l'engrais par la culture et une économie d'intrant dans les fourrières.
Agriculture de précision
Lorsque l'on souhaite investir dans un équipement, il n'est pas toujours facile de trouver la solution optimale parmi les offres du marché actuel. Notre monde évolue rapidement, les tracteurs et les machines étant de plus en plus équipés de solutions et d’applications à la pointe de la technologie, nous en comprenons la complexité et nous nous engageons à vous fournir des solutions agricoles simples, intuitives et perfectionnées. C'est pourquoi nous avons créé les terminaux universels ISOBUS IsoMatch Tellus PRO et IsoMatch Tellus GO+, qui sont conçus pour faciliter l'utilisation des machines et l'usage de l'agriculture de précision.
L'IsoMatch Tellus PRO est la solution optimale d'agriculture de précision pour une gestion tout-en-un depuis la cabine de votre tracteur.
L'IsoMatch Tellus PRO permet de connecter toutes les machines ISOBUS et d'utiliser les applications d'agriculture de précision. Il offre tout ce dont un agriculteur a besoin pour tirer le meilleur de ses machines et de ses cultures. L'utilisateur peut réaliser des économies d'engrais, de produits chimiques et de semences grâce à la coupure de sections et la modulation de dose. Sa fonctionnalité unique de double écran permet de gérer plusieurs applications ISOBUS, sans que l’opérateur n’ait besoin de changer d’écran
Travaillez facilement. Gardez le contrôle.
L’IsoMatch Tellus GO+ est spécialement conçu pour contrôler la machine de manière simple et intuitive. L'agriculteur a le contrôle total de l’outil. Régler facilement le matériel à l'aide des touches « fonctions » sur l’écran tactile de 7 pouces. Pour un contrôle optimal pendant la conduite, il suffit d'utiliser les boutons de programmation et/ou le bouton rotatif du terminal. L’utilisation de votre machine n'a jamais été aussi simple.
C'est peut-être votre premier pas dans l'agriculture de précision
L’IsoMatch Tellus GO+ permet de contrôler facilement l’ensemble des matériels ISOBUS depuis votre cabine de tracteur. L’IsoMatch GEOCONTROL vous permet d'obtenir d’améliorer vos rendements, tout en réduisant les coûts et de travailler plus sereinement. Ces licences sont divisées en deux parties, la coupure de sections automatique et la modulation de dose, qui sont disponibles sur notre plateforme IsoMatch Shop. Vous pouvez maintenant acheter les fonctionnalités dont vous avez besoin.
L’IsoMatch Grip inaugure des fonctionnalités inédites. Il est possible de créer des commandes de fonctions pour tous les outils ISOBUS. Le joystick est entièrement configurable. Il est possible de sauvegarder des programmations pour chaque machine ISOBUS de l’exploitation ce qui rend son utilisation encore plus conviviale pour l’utilisateur.
Le nouveau joystick IsoMatch Grip a été entièrement développé pour fonctionner avec les terminaux ISOBUS, Tellus GO+ et Tellus PRO.
Avec le Guidage InLine vous êtes sur la bonne voie
L'IsoMatch InLine est une barre lumineuse qui permet un guidage manuel aisé. C'est l'assistant parfait pour vous rapprocher le plus possible de votre ligne A-B souhaitée. Installée à portée de vue, vous visualisez facilement la distance de la ligne A-B, et dans quelle direction vous diriger pour trouver la position idéale. L'IsoMatch InLine affiche également l'état des sections de la machine, pour un plus grand confort d'utilisation. L'intensité des LEDS peut être diminuée pour un travail de nuit.
SMART Indication de la distance à laquelle se trouve le tracteur de la ligne de guidage (indication numérique et avec les leds)
EFFICIENT Guidage manuel en combinaison avec IsoMatch GEOCONTROL
EASY Indication de la coupure des sections de la machine ISOBUS connectée au terminal
L'accessoire indispensable pour l'IsoMatch GEOCONTROL
IsoMatch Global 3 est l’accessoire indispensable pour utiliser l’IsoMatch GEOCONTROL. C’est une antenne GPS avec une précision DGPS, qui permet au satellite de déterminer la position dans le champ de l’ensemble tracteur/outil pour les applications GEOCONTROL.
SMART
Permet le guidage, la coupure de tronçons automatique ainsi que la modulation de dose avec l’IsoMatch GEOCONTROL
EFFICIENT
Précision DGPS sans abonnement
EASY
Facile à installer grâce aux supports de montage inclus.
Connectez-vous à un réseau local sans fil sur votre IsoMatch Tellus.
L'IsoMatch Wireless (clé USB) est complémentaire au terminal IsoMatch Tellus et permet de se connecter facilement à un réseau local sans fil, tel que votre téléphone, le réseau domestique, etc.
Pas de frais supplémentaires liés à un fournisseur d'accès à Internet. Lorsque vous êtes connecté via l'IsoMatch Wireless, vous pouvez naviguer sur Internet, voir la météo, vous connectez sur Gmail, Google, etc.
IsoMatch Eye est une caméra qui a été développée pour être utilisée en combinaison avec l’IsoMatch Tellus PRO et l'Isomatch Tellus GO+. La vision caméra peut apparaître sur l’écran supérieur ou inférieur de ces boîtiers. Cette caméra est équipée en standard du procédé d'inversion d'image. Elle vous donne un contrôle complet et une vue d'ensemble du fonctionnement de la machine le jour ou la nuit, de par sa vision nocturne avec des LEDs intégrées. La sécurité en est renforcée lors d'inversion de machine ou de manœuvres.
SMART Vision sur l’écran supérieur ou inférieur de l’IsoMatch Tellus PRO ou Tellus GO+
EFFICIENT Surveillance de la machine et de la manœuvre en toute sécurité
EASY Vision nocturne avec les LEDs intégrées
IsoMatch GEOCONTROL est un logiciel intégré dans l’IsoMatch Tellus PRO qui permet de bénéficier de tous les avantages de l’agriculture de précision.
- Coupure de section automatique par GPS : permet la coupure automatique de sections sur pulvérisateurs, distributeurs d’engrais, semoir de précision et semoir céréales. Cette fonctionnalité diminue les recouvrements inutiles et permet de substantielles économies d’intrants (engrais, phyto-sanitaire, semence)
- Modulation de dose par GPS : Cette fonctionnalité permet de moduler les doses d’engrais de semence ou de phyto sanitaire à partir d’une carte de préconisation ou d’un capteur externe.
- Traçabilité : Permet de créer des rapports de tâches très complet avec surface totale de la parcelle, dose appliquée, vue de la parcelle, nom de l’exploitation, de l’employé, de l’exploitant agricole etc.
- Guidage manuel : Cette fonctionnalité permet à l’opérateur d’être guidé pendant ses interventions. Le guidage manuel diminue les recouvrements inutiles et améliore le confort de l’opérateur.
IsoMatch GEOCONTROL - Les avantages
- Confort : la coupure des sections est automatique. Le conducteur peut se concentrer sur la conduite du tracteur.
- Economie : le guidage et la coupure de sections automatique par GPS suppriment les recouvrements inutiles et engendrent des économies d’intrants. Pour réaliser une simulation personnalisée d’économie d’intrants : EcoSimulator
- Travail de nuit : Augmentez, vos débits journaliers sans vous fatiguer.
Caractéristiques techniques
Caractéristiques techniques
Télécharger la documentationExacta CL EW 1100 | Exacta CL EW 1550 | Exacta CL EW 2000 | ||
---|---|---|---|---|
Capacité (l) | 1100 | 1550 | 2000 | |
Hauteur de remplissage (cm) | 100 | 119 | 138 | |
Largeur hors tout (cm) | 220 | 220 | 220 | |
Largeur de remplissage (cm) | 214 | 214 | 214 | |
Poids à vide (kg) | 400 | 425 | 450 | |
Largeur d'épandage (m) | 10-24 (27-28)* | 10-24 (27-28)* | 10-24 (27-28)* | |
Débit (kg/min) | 10-320 | 10-320 | 10-320 | |
Contrôle | ISOBUS | ISOBUS | ISOBUS | |
Eclairage LED | Option | Option | Option | |
Déflecteur de bordure central | Option | Option | Option | |
Déflecteur de bordure latéral | Option | Option | Option |
*Dépend de l'engrais et des pales utilisés
Caractéristiques techniques
Caractéristiques techniques
Télécharger la documentationModèles |
CL-EW 1100 |
CL-EW 1550 |
CL-EW 2000 |
Capacité de trémie (l) |
1100 |
1550 |
2000 |
Hauteur de remplissage (cm) |
100 |
119 |
138 |
Largeur hors tout (cm) |
220 |
||
Largeur de remplissage (cm) |
214 |
||
Poids à vide (kg) |
400 |
425 |
450 |
Largeur de travail (m) |
10 - 24m (27/28)* |
||
Débit (kg/min) |
10 - 320 |
*Dépend de l'engrais et des pales utilisés
