Kverneland ED

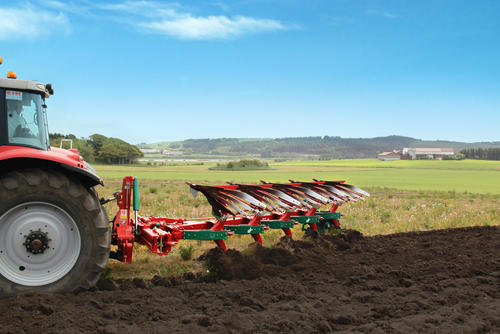

Kverneland ED - La charrue pour les conditions difficiles et extrêmes
La charrue conçue pour un labour économique dans les sols moyens à lourds. Réglage mécanique de la largeur de travail, de 3 à 6 corps
Principaux avantages
Choix de têtes d'attelage 200 ou 300 Système Auto-reset inégalé (pas de maintenance) Réglage facile et progressif de la largeur de travail Châssis disponible avec des poutres de différentes tailles Reconsolidation efficace en un seul passageDescription

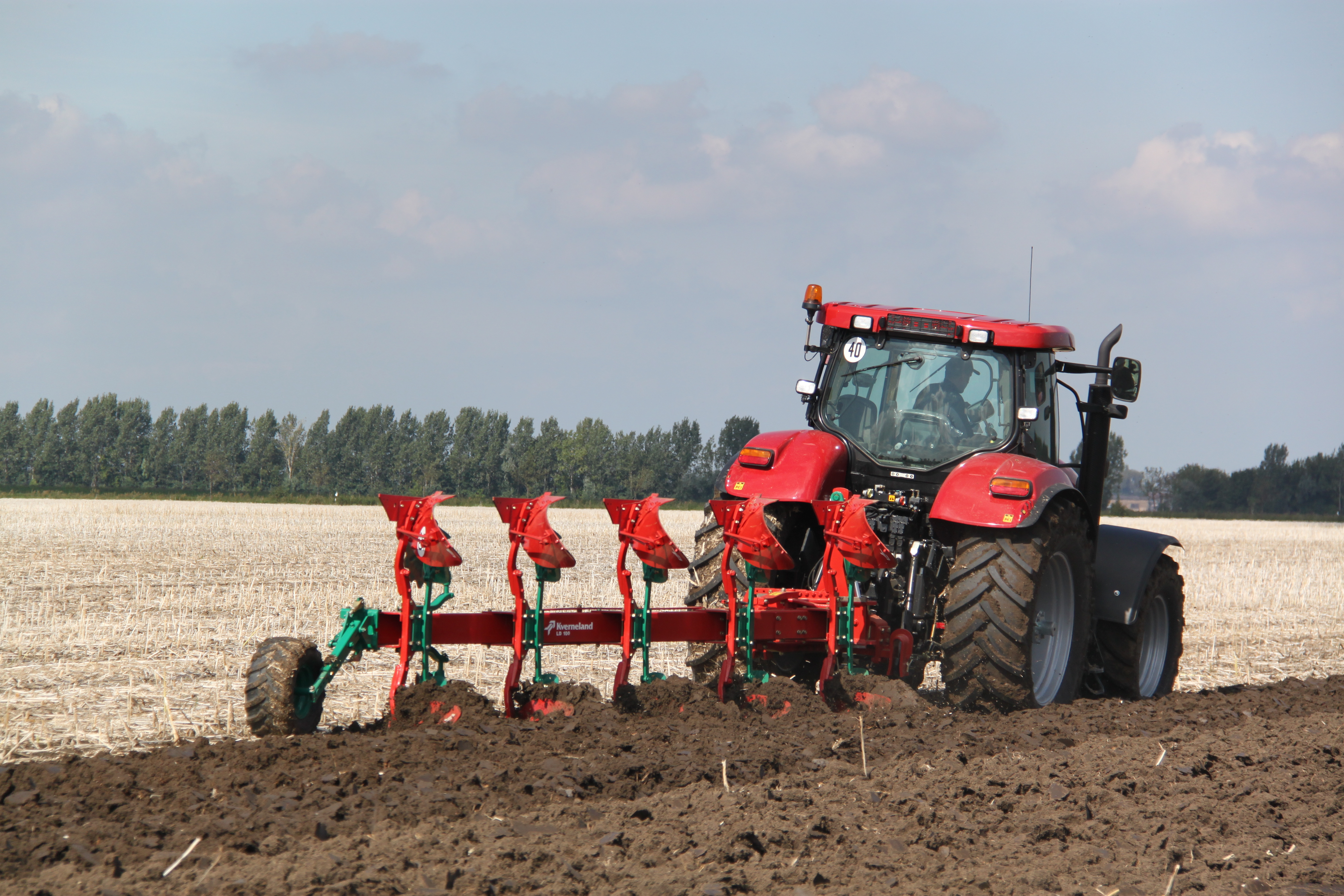

La charrue robuste Kverneland ED est conçue pour un labour efficace et économique dans les sols moyens à lourds. Equipée du système Non-Stop mécanique à lames de ressorts (sans entretien). Durée de vie inégalable. Le réglage mécanique de la largeur de travail permet d'optimiser la consommation de carburant et la puissance du tracteur pour les meilleures performances de labour.
Principaux avantages
- Tête d'attelage n°200 ou n°300
- Système Non-Stop mécanique à lames de ressort
- Réglage mécanique de la largeur de travail en repositionnant simplement une broche par corps
- Déport hydraulique de premier corps disponible en option pour les conditions vallonnées ou si la charrue est utilisée avec plusieurs tracteurs
- Vérin de remise en ligne disponible en option pour un retournement en souplesse

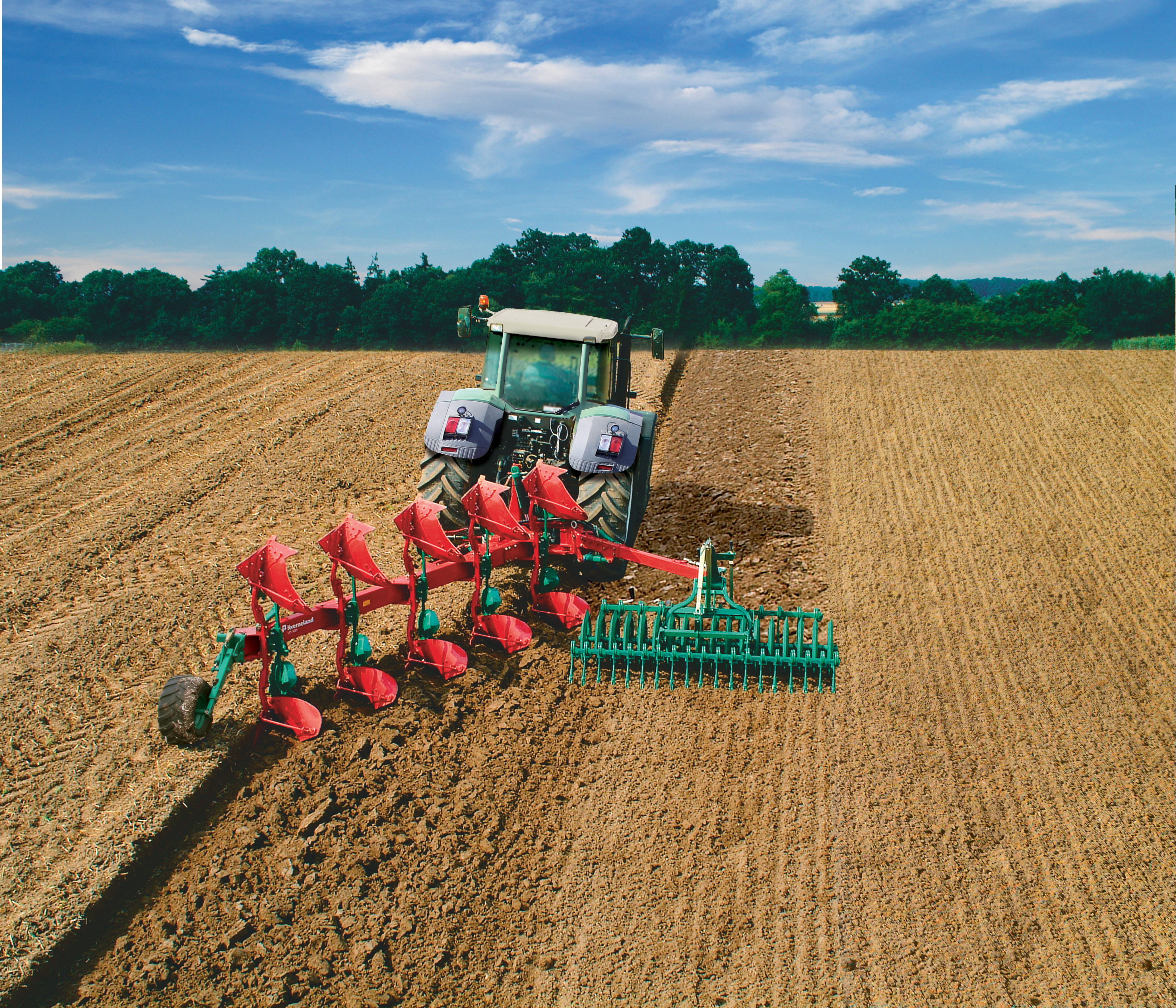

- Reconsolidation en un seul passage : charrue ED compatible avec le rouleau Packomat
Caractéristiques
L’importance du traitement thermique
- La poutre est une partie essentielle de la construction de la charrue. Pour les standards de qualité Kverneland, une pièce non traitée est une pièce fragile

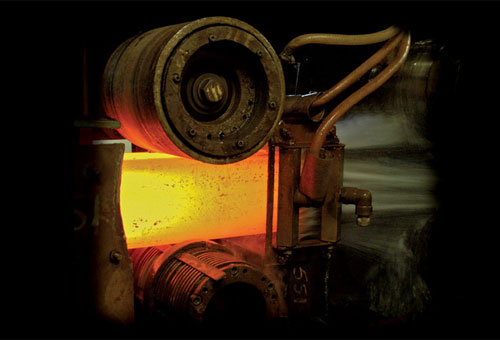

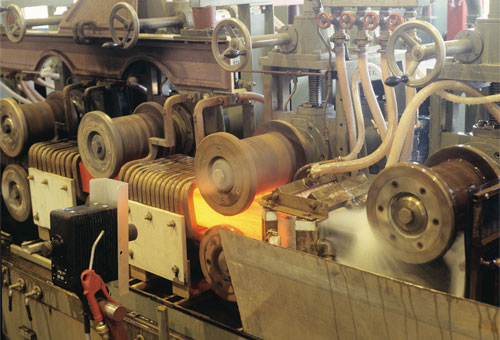

- Les poutres Kverneland sont traitées thermiquement par induction deux fois. La température de traitement de l’acier est contrôlée minutieusement. La poutre est trois fois plus solide après le traitement thermique. Le procédé unique d’induction de Kverneland offre robustesse et flexibilité pour assurer une longévité exceptionnelle.
Solide mais légère
- Pour une robustesse équivalente à celle de Kverneland, les concurrents utilisent plus d’acier en épaisseur ou en taille, ce qui entraîne une poutre plus lourde.
- Une poutre plus lourde impacte négativement les efforts de tractions, l’usure des pièces, la capacité de relevage, la durée de vie du tracteur et la consommation de fuel.
Une longue durée de vie
- Les soudures sont également un point de faiblesse pour une poutre de charrue. Kverneland fait donc ses poutres en une seule partie
Disponibilité
- 100 x 200 mm avec tête d'attelage de 200
- Version renforcée (HD) :120 x 200 mm avec tête d'attelage de 300
- Disponible de 3 à 6 corps, selon l'espace entre corps, extensible avec un corps additionnel pour un total de maximum 6 corps
Une parfaite qualité de labour
Ils sont reconnus dans le monde entier pour :
- l’excellente qualité de labour
- leur résistance exceptionnelle
- leur tirant minimum
Technologie Kverneland : 12 heures de traitement à chaud par corps
- très haute résistance à l’usure (aussi tranchant qu'un diamant)
- grande flexibilité pour absorber les chocs
Corps n°8 : Versoir standard
- pour sols légers à lourds
- très bon pouvoir d’enfouissement
- profondeur de travail : 15-28 cm
- largeur de travail : 30-50 cm
Corps n°9 : Versoir universel
- pour sols légers et moyens
- plus court et cylindrique sur la partie avant
- facile à tracter
- profondeur de travail : 18-30 cm
- largeur de travail : 30-50 cm
Corps n°19 : Versoir universel
- pour sols moyens à lourds
- spécialement conçu pour l'enfouissement de grandes quantité de paille et de résidus
- profondeur de travail : 18-35 cm
- largeur de travail : 30-55 cm
Corps n°28 : Versoir universel
- pour toutes les conditions de sol
- facile à tracter
- recommandé pour les tracteurs équipés de pneumatiques larges
- crée un profil plus plat pour un meilleur
- retournement de la bande de terre
- profondeur de travail : 12-28 cm
- largeur de travail : 30-60 cm
Corps n°30 : Versoir claire voie
- pour des terres collantes
- 4 lames interchangeables
- entretoise plastique
- forme du versoir N°19
- émiettement intensif
- profondeur de travail : 18-35 cm
- largeur de travail : 30-55 cm
Corps n°34 : Versoir plastique
- pour les sols à forte teneur en humus sans pierres
- forme longue et mince (similaire au corps n°28)
- conseillé pour les tracteurs équipés de gros pneus
- traction aisée
- profondeur de travail : 12-35 cm
- largeur de travail : 30-55 cm
Corps n°38 : Versoir universel
- pour labour profond ou superficiel
- pour toutes les conditions de sol
- facile à tracter
- recommandé pour les tracteurs équipés de pneus larges
- parfait retournement de la bande de terre
- profondeur de travail : 12-38 cm
- largeur de travail : 30-55 cm
Imbattable en conditions pierreuses !

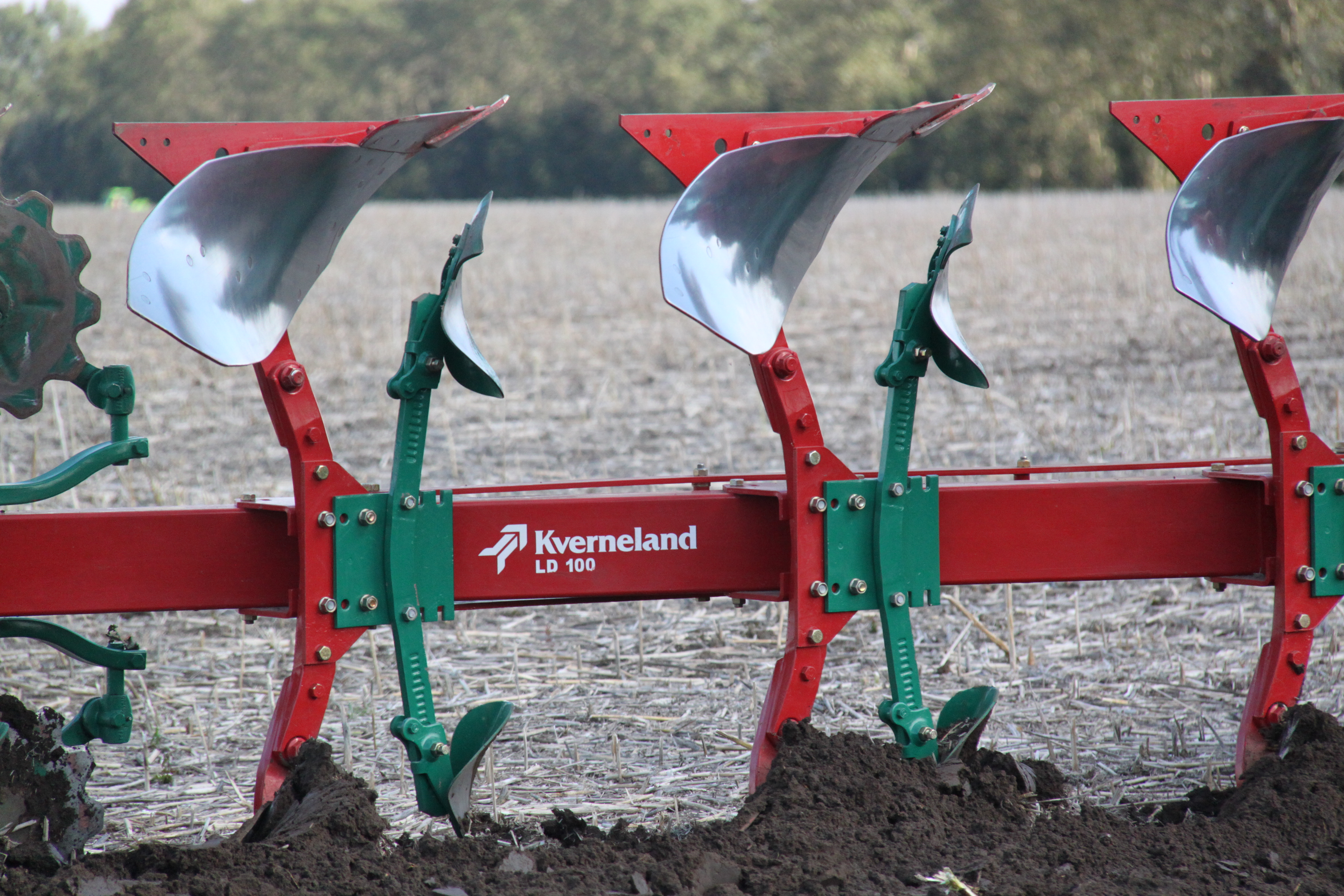

La sécurité Non-Stop mécanique de Kverneland est imbattable lorsqu’il s’agit de labourer en conditions pierreuses. L’ingénieux système à lames de ressort permet aux étançons de passer au-dessus des obstacles (roches ou autres corps étrangers) de manière simple et souple. Cela évite les chocs et les dommages éventuels. Une fois l’obstacle passé, le corps de la charrue retourne automatiquement à sa position de travail.
Sécurité à toute épreuve
Avec les demandes actuelles en matière de débit de chantier, le tracteur et la charrue doivent être plus performants que jamais. Les exigences s’en trouvent accrues concernant les équipements de la charrue et notamment les systèmes de sécurité. Le système Non-Stop Kverneland garantit un fonctionnement en toute sécurité pour le tracteur, la charrue et l’opérateur.
Polyvalente pour différentes conditions de sol
En fonction du type de sol à travailler, toutes les charrues Kverneland peuvent être équipées avec différents packs de lames de ressort. Pour les sols légers à moyens, le pack standard à 9 lames est le meilleur choix pour labourer en conditions pierreuses. Si les conditions sont particulièrement dures, il est possible d’ajouter jusqu’à deux lames de ressort supplémentaires et même un deuxième pack de lame pour faire face aux conditions extrêmes.
Déclenchement individuel de chacun des corps
Le système Non-Stop mécanique de Kverneland permet à chacun des corps de la charrue de se déclencher indépendamment des autres. Ce qui garantit une sécurité et une qualité de labour à toute épreuve.
Usure minimale et haute valeur de revente
Le système Non-Stop Kverneland est d’une construction très simple, ce qui lui permet d’endurer les efforts les plus intenses année après année, et ce avec un minimum d’entretien. Économisez du temps et de l’argent !
De plus, le fonctionnement en décompression de ce système Non-Stop garantit une plus grande longévité à la charrue. Ainsi, lors de la collision avec un obstacle, la pression sur la pointe, le châssis et l’ensemble des composants de la charrue diminue. Les contraintes sur l’outil sont donc réduites au minimum*. Par conséquent, les charrues Kverneland d'occasion se vendent à une valeur supérieure à celle des charrues concurrentes.
*avec un système Non-Stop hydraulique, la pression à la pointe augmente
Traitement thermique des aciers :
- Plus de 140 ans d’expérience
- Des aciers extrêmement résistants
- Excellent ratio solidité / poids
- Pour une solidité équivalente avec un autre acier il faut augmenter l’épaisseur donc augmenter le poids de l’ensemble
Faible poids :
- Faible capacité de relevage et de traction nécessaire
- Diminution de la consommation de carburant
- Moins de contraintes sur le tracteur
Résistance des aciers :
- Haute résistance des aciers
- Très faible maintenance
- Epaisseur plus faible, donc charrue moins lourde
- Bonne valeur de reprise grâce au bon vieillissement
Plus d'info: Technologie Kverneland
Caractéristiques techniques
Caractéristiques techniques
Télécharger la documentationModèle | ED | ED | ED | ED | |
---|---|---|---|---|---|
Dégagement entre-corps (cm) | 85/100 | 115 | 85/100 | 115 | |
Tête d'attelage | Nº 200 | Nº 200 | Nº 300 | Nº 300 | |
Sécurité | Non-Stop | Non-Stop | Non-Stop | Non-Stop | |
Largeur de travail (cm) | 30-45/30-50* | 35-55* | 30-45/30-50* | 35-55* | |
Dégagement sous-bâti (cm) | 70/75 | 70/75 | 70/75 | 70/75 | |
Nb de corps | 3-5 | 3-4 | 4-6 | 4-5 | |
Poids (kg) - 3 corps | 1050 | 1200 | – | – | |
Poids (kg) - 4 corps | 1220 | 1490 | 1650 | 1900 | |
Poids (kg) - 5 corps | 1720 | – | 1900 | 2100 | |
Poids (kg) - 6 corps | – | – | 2200 | – | |
Capacité de relevage (kg) - 3 corps | 2600 | 2800 | – | – | |
Capacité de relevage (kg) - 4 corps | 3600 | 4200 | 4600 | 4800 | |
Capacité de relevage (kg) - 5 corps | 5400 | – | 6000 | 6600 | |
Capacité de relevage (kg) - 6 corps | – | – | 8000 | – |
* Par paliers de 5 cm
Caractéristiques techniques
Caractéristiques techniques
Télécharger la documentationModèles |
Espace entre-corps (cm) |
Tête |
Sécurité |
Largeur de travail (cm) |
Dégagement sous age (cm) |
Nbre de corps |
ED |
85/100 |
200 |
Non-stop |
30 - 50 |
70/75 |
3 - 5 |
ED |
115 |
200 |
Non-stop |
40 - 55 |
70/75 |
3 - 4 |
ED |
85/100 |
300 |
Non-stop |
30 - 50 |
70/75 |
4 - 6 |
ED |
115 |
300 |
Non-stop |
40 - 55 |
70/75 |
4 - 5 |
LD |
85/100 |
200 |
Boulons |
30 - 50 |
70/80 |
3 - 5 |
LD |
115 |
200 |
Boulons |
40 - 55 |
70/80 |
3 - 4 |
LD |
85/100 |
300 |
Boulons |
30 - 45 |
70/80 |
4 - 6 |
LD |
115 |
300 |
Boulons |
40 - 55 |
70/80 |
4 - 5 |
* Par paliers de 5 cm
