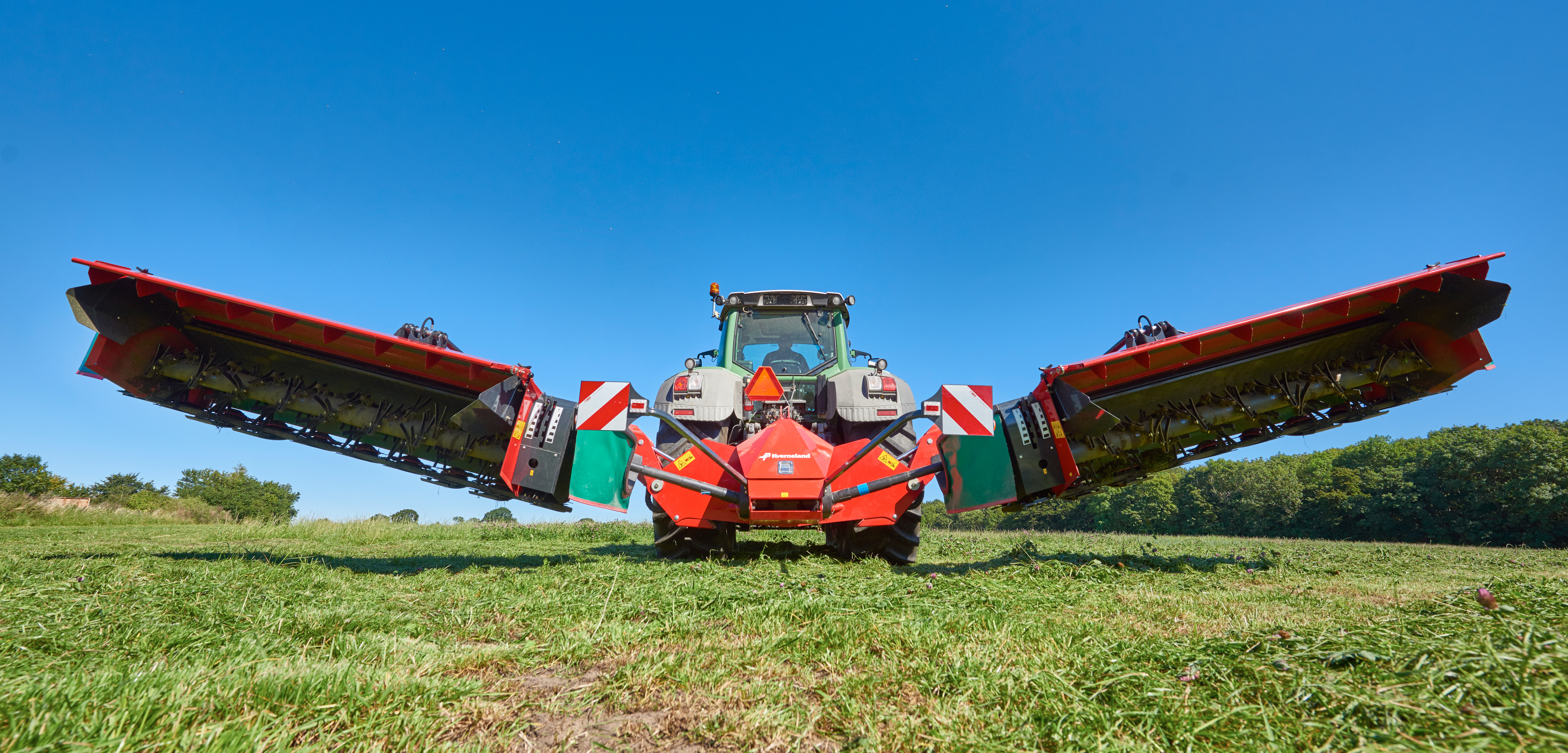

Kverneland 53100
Technologie des voitures de course pour les faucheuses conditionneuses
Combinaison de faucheuses avec suspension QuattroLink, conditionneur SemiSwing ou à rouleaux, réglage hydraulique de la largeur de travail et du recouvrement (tapis BX en option)
Principaux avantages
Concept innovant de suspension QuattroLink ISOBUS - commande intuitive par joystick ou terminal Suspension flexible - amplitude verticale totale de 700 mm Sécurité Non-Stop sur toute la largeur de travail Réglage hydraulique du chevauchement en cours de routeDescription
La série Kverneland 53100 & 55100 Vario est entièrement compatible ISOBUS et offre des performances exceptionnelles grâce à son concept de suspension, sa largeur de travail variable de 9,50 à 10,20 m et le réglage hydraulique en cours de route de la largeur de travail et du recouvrement, ainsi que le tapis groupeur BX en option. La version la plus récente, le 55100, est dotée de la fonctionnalité CurvePilot, qui ajuste automatiquement le chevauchement entre les unités avant et arrière de la manière la plus efficace possible dans les courbes, ce qui permet d'obtenir une capacité maximale sans laisser de traces au champ. Les deux modèles sont équipés de la suspension QuattroLink. Quatre bras de suspension montés sur un bras porteur fixe qui permet à l'unité de fauche de flotter indépendamment sur le sol. Le système BX en option permet d'adapter automatiquement la vitesse du tapis à la largeur de travail, pour une largeur d'andain uniforme, quelle que soit la position des unités de fauche.
Principaux avantages
- Contrôle ISOBUS avec commande intuitive par joystick ou terminal
- CurvePilot - Déplacement latéral automatique dans les courbes. Modèles 55100 uniquement.
- Réglage automatique de la vitesse du tapis
- Hauteur de travail du tapis réglable
- Renforcement du tapis pour les manœuvres en bout de champ
- Fonction Autostop pour une consommation de carburant réduite
- Solution polyvalente 4 en 1
- Suspension flexible - mouvements de 700 mm, 400 mm vers le haut et 300 mm vers le bas
- Sécurité Non-Stop sur toute la largeur de travail
- Réglage hydraulique du recouvrement en cours de travail
- Garde au sol minimale de 500 mm lors des virages en bout de champ
- Béquilles de stationnement intégrées pour le stockage vertical
Caractéristiques
Une suspension de voiture de course sur une faucheuse
Quels sont les éléments constituant cette suspension QuattroLink ? Comme pour le système de suspension trouvé sur de nombreuses voitures de course, l’unité de fauche est suspendue par quatre bras de suspension rattachés à un bras de support fixe, qui permet à celle-ci de flotter indépendamment du reste de la machine, et ainsi de s’adapter de manière précise et instantanée à tout changement dans le profil du sol.
Un suivi de sol sans compromis
La gamme 3300 est conçue pour les terrains difficiles et les longues journées de travail. Le système de fauche est particulièrement flexible, avec une amplitude verticale de 700 mm et de 30° horizontalement. Le système de suspension à 4 bras garantit une pression au sol constante et une stabilité parfaite tout au long du travail.
Les avantages du système QuattroLink
Comme pour une voiture de course, lorsque vous utilisez votre faucheuse conditionneuse, vous êtes en quête d’une pression au sol parfaite, d’une vitesse plus élevée, et d’une adaptation aux conditions de terrain changeantes. Les 3300 vous permettent d’atteindre ces objectifs. Les quatre bras de suspension offrent une flexibilité exceptionnelle à l’unité de fauche afin qu’elle s’adapte instantanément aux profils des sols les plus exigeants, tout en ayant une vitesse plus élevée et améliorant la productivité.
Notre système Non-Stop a encore été amélioré. Équipé de la nouvelle suspension QuattroLink, le système fournit désormais une protection sur toute la largeur de travail de la faucheuse, y compris sur la partie la plus proche du tracteur. La partie interne de la faucheuse ne présente aucun facteur limitant, pour la tranquillité du conducteur. En cas d’obstacle, l’unité de fauche recule pour esquiver celui-ci et revient automatiquement en position de travail une fois l’obstacle passé.
Réglage hydraulique du recouvrement
Les modèles 3300 sont équipés du système hydraulique de déport latéral SideShift, intégré au bras de support, permettant un déport de 400 mm de chaque unité de fauche. Afin de compenser aisément les changements de conditions du terrain, le recouvrement réglable se présente sous la forme d’un bras télescopique, directement intégré au bras de support.
La pression au sol reste constante
Pendant la fauche, le bras de support reste toujours à la même distance du sol, ce qui donne à l’unité de fauche la possibilité de compenser instantanément et de suivre parfaitement tous les dénivelés du sol. L’avantage fondamental de cette suspension est que même lorsque le recouvrement est modifié, la pression au sol choisie reste identique.
La 53100 MT Vario offre un grand dégagement sur toute la largeur du lamier. Lors du levage de la faucheuse en bout de champ, l’unité de fauche se lève et le bras de support s’incline à un angle de 10°. Ceci permet à la 53100 MT Vario d’avoir une garde au sol de 500 mm sur toute la largeur de travail. Lors de l’abaissement de l’unité de fauche, le bras de support retrouve sa position, l’unité de fauche s’abaisse uniformément, sans que l’un des côtés ne touche le sol, évitant ainsi toutes contraintes et usures inutiles de la machine.
Transport compact
La faucheuse se replie grâce à un dispositif hydraulique pour le transport et le bras du châssis télescopique passe dans la position la plus basse, pour atteindre une hauteur de transport de 3,90 m. Inutile de quitter le tracteur avant de partir, un vérin hydraulique replie la protection extérieure en position de transport.
Un stationnement sécurisé et stable
Grâce à un encombrement minimal, le dispositif de stationnement intégré permet de remiser facilement et commodément la 53100MT. La faucheuse est fermement installée sur une béquille de stationnement robuste et stable.
Une efficacité de conditionnement accrue
La nouvelle tôle de conditionnement peut être réglée au niveau des extrémités avant et arrière afin d’optimiser le conditionneur selon l’intensité de la récolte. Les deux poignées permettent de régler l’intensité de conditionnement souhaitée.
L’extrémité avant se règle distinctement afin de s’adapter à l’intensité de la récolte, convenant même aux récoltes très denses, et permettant d’éviter tout blocage.
Les avantages du conditionneur SemiSwing
Le principe de fonctionnement du conditionneur SemiSwing Kverneland est d’utiliser la force centrifuge se démarquant ainsi des autres systèmes existants. Le SemiSwing garantit un conditionnement efficace combiné à une protection optimale des doigts. Les doigts SemiSwing bénéficient d’une course de déplacement restreinte permettant de les maintenir toujours en position de travail et ce grâce à la force centrifuge.
Mise en place rapide des volets d’andainage
Les volets d’andainage se déploient automatiquement lorsqu’ils sont glissés vers l’intérieur, contribuant à un andainage efficace et précis.
Un passage rapide en épandage large
Le passage de l’andainage à l’épandage large s’effectue en une minute montre en main. Les volets d’andainage s’escamotent facilement sur le côté, le système d’épandage large FlipOver se tourne de 180°. Aucun outil n’est nécessaire. La solution Kverneland FlipOver permet un épandage large sur la totalité de la largeur de travail.
Agriculture de précision
IsoMatch Tellus PRO
IsoMatch Tellus GO+
Lorsque l'on souhaite investir dans un équipement, il n'est pas toujours facile de trouver la solution optimale parmi les offres du marché actuel. Notre monde évolue rapidement, les tracteurs et les machines étant de plus en plus équipés de solutions et d’applications à la pointe de la technologie, nous en comprenons la complexité et nous nous engageons à vous fournir des solutions agricoles simples, intuitives et perfectionnées. C'est pourquoi nous avons créé les terminaux universels ISOBUS IsoMatch Tellus PRO et IsoMatch Tellus GO+, qui sont conçus pour faciliter l'utilisation des machines et l'usage de l'agriculture de précision.
L'IsoMatch Tellus PRO est la solution optimale d'agriculture de précision pour une gestion tout-en-un depuis la cabine de votre tracteur.
L'IsoMatch Tellus PRO permet de connecter toutes les machines ISOBUS et d'utiliser les applications d'agriculture de précision. Il offre tout ce dont un agriculteur a besoin pour tirer le meilleur de ses machines et de ses cultures. L'utilisateur peut réaliser des économies d'engrais, de produits chimiques et de semences grâce à la coupure de sections et la modulation de dose. Sa fonctionnalité unique de double écran permet de gérer plusieurs applications ISOBUS, sans que l’opérateur n’ait besoin de changer d’écran
Travaillez facilement. Gardez le contrôle.
L’IsoMatch Tellus GO+ est spécialement conçu pour contrôler la machine de manière simple et intuitive. L'agriculteur a le contrôle total de l’outil. Régler facilement le matériel à l'aide des touches « fonctions » sur l’écran tactile de 7 pouces. Pour un contrôle optimal pendant la conduite, il suffit d'utiliser les boutons de programmation et/ou le bouton rotatif du terminal. L’utilisation de votre machine n'a jamais été aussi simple.
C'est peut-être votre premier pas dans l'agriculture de précision
L’IsoMatch Tellus GO+ permet de contrôler facilement l’ensemble des matériels ISOBUS depuis votre cabine de tracteur. L’IsoMatch GEOCONTROL vous permet d'obtenir d’améliorer vos rendements, tout en réduisant les coûts et de travailler plus sereinement. Ces licences sont divisées en deux parties, la coupure de sections automatique et la modulation de dose, qui sont disponibles sur notre plateforme IsoMatch Shop. Vous pouvez maintenant acheter les fonctionnalités dont vous avez besoin.
L’IsoMatch Grip inaugure des fonctionnalités inédites. Il est possible de créer des commandes de fonctions pour tous les outils ISOBUS. Le joystick est entièrement configurable. Il est possible de sauvegarder des programmations pour chaque machine ISOBUS de l’exploitation ce qui rend son utilisation encore plus conviviale pour l’utilisateur.
Le nouveau joystick IsoMatch Grip a été entièrement développé pour fonctionner avec les terminaux ISOBUS, Tellus GO+ et Tellus PRO.
Caractéristiques techniques
Caractéristiques techniques
Télécharger la documentation| Caractéristiques | 55100MT | 55100MTBX | 55100MR | 55100MRBX | |
|---|---|---|---|---|---|
| Largeur de travail (m) | 9,80 ou 10,20 | 9,80 ou 10,20 | 9,80 ou 10,20 | 9,80 ou 10,20 | |
| Disques 40 cm, patins et pare-pierres | 2 x 9 | 2 x 9 | 2 x 9 | 2 x 9 | |
| Couteaux vrillés en acier forgé | 2 x 18 | 2 x 18 | 2 x 18 | 2 x 18 | |
| Diviseur de fourrage | Standard (à commander) | Standard (à commander) | Standard (à commander) | Standard (à commander) | |
| Cône diviseur côté droit et gauche | Standard | Standard | Standard | Standard | |
| Hauteur de coupe (mm) | 30/60 | 30/60 | 30/60 | 30/60 | |
| Patin rehausseur (+ 40 mm) | Standard (à commander) | Standard (à commander) | Standard (à commander) | Standard (à commander) | |
| Déport latéral | Hydraulique 400mm | Hydraulique 400mm | Hydraulique 400mm | Hydraulique 400mm | |
| Attelage | 3 pts Cat 3 par vérin hydraulique (à commander) | 3 pts Cat 3 par vérin hydraulique (à commander) | 3 pts Cat 3 par vérin hydraulique (à commander) | 3 pts Cat 3 par vérin hydraulique (à commander) | |
| Repliage hydraulique | Standard | Standard | Standard | Standard | |
| Sécurité en cas d'obstacle | Non-Stop | Non-Stop | Non-Stop | Non-Stop | |
| Régime prise de force (tr/mn) | 1000 | 1000 | 1000 | 1000 | |
| Type de conditionneur | Doigts métalliques | Doigts métalliques | Rouleaux | Rouleaux | |
| Régime du rotor conditionneur (tr/min) | 700/1000 | 700/1000 | 700/1000 | 700/1000 | |
| Largeur conditionneur (m) | 2 x 2,84 | 2 x 2,84 | 2 x 2,84 | 2 x 2,84 | |
| Volets éparpilleurs | Standard | Standard | Standard | Standard | |
| Transmission roue libre | Standard | Standard | Standard | Standard | |
| Entrainement direct par cardan sur 1er disque | Standard | Standard | Standard | Standard | |
| Suspension | Hydraulique | Hydraulique | Hydraulique | Hydraulique | |
| Equipement hydraulique du tracteur | 1 D.E. + 1 Load Sensing obligatoire | 1 D.E. + 1 Load Sensing obligatoire | 1 D.E. + 1 Load Sensing obligatoire | 1 D.E. + 1 Load Sensing obligatoire | |
| Puissance PdF requise (kW/CV) | 150/200 | 150/200 | 150/200 | 150/200 | |
| Largeur d’andain (m) | 1,40 à 2,00 | 1,40 à 2,00 | 1,40 à 2,00 | 1,40 à 2,00 | |
| Poids (kg) | 2700 | 3200 | 3100 | 3600 | |
| Eclairage + signalisation | Standard (à commander) | Standard (à commander) | Standard (à commander) | Standard (à commander) | |
| Homologation | Non (Machines portées) | Non (Machines portées) | Non (Machines portées) | Non (Machines portées) | |
Caractéristiques techniques
Caractéristiques techniques
Télécharger la documentationModèles |
Largeur de travail |
Nb. de disques |
Conditionneur |
53100 MT Vario |
9.80-10.20m |
2 x 9 disques |
Doigts métalliques SemiSwing |
53100 MR Vario |
9.80-10.20m |
2 x 9 disques |
Conditionneur à rouleaux |
